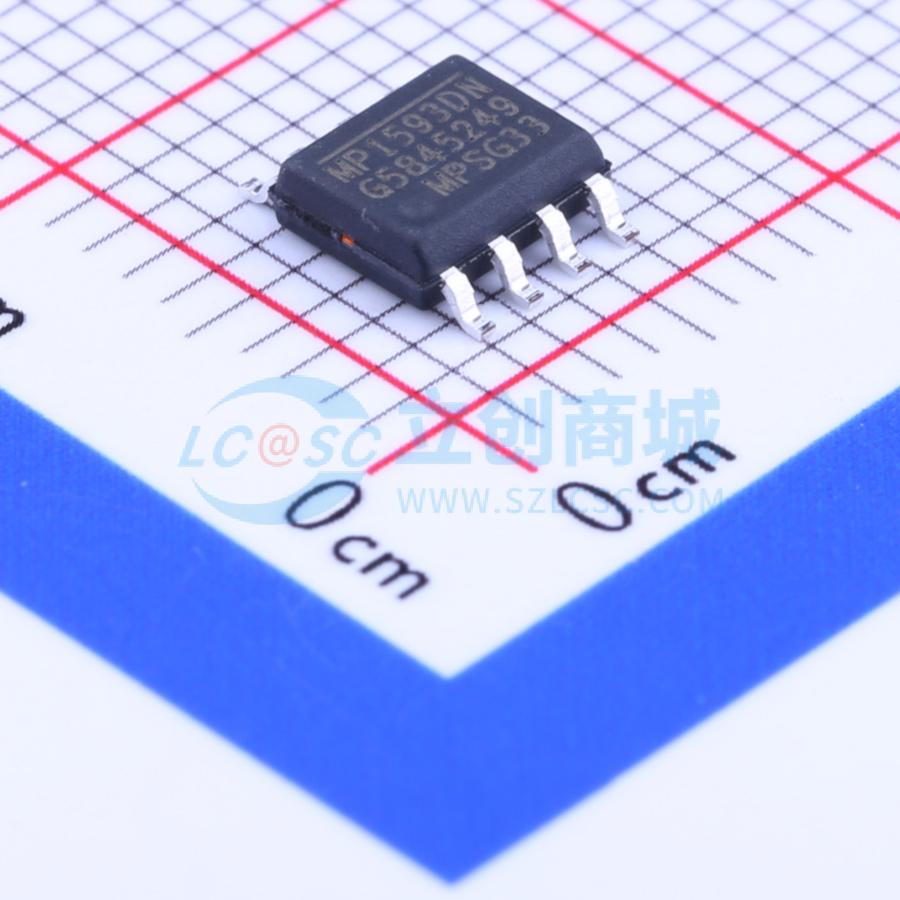

温馨提醒：图片仅供参考，商品以实物为准

MP1593DN-LF-Z

3A输出电流，28V输入，385kHz开关频率的降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP1593是一款具有内部功率MOSFET的降压调节器,能够提供3A连续输出电流。其输入电压范围为4.75V至28V,开关频率为385kHz。该芯片具有可编程软启动、稳定的低ESR输出陶瓷电容器、高达95%的效率以及多种保护功能,包括逐周期电流限制和热关断。在关断模式下,芯片的电源电流仅为20μA。
品牌名称: MPS(芯源)
商品型号: MP1593DN-LF-Z
商品编号: C22502
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.341克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP1593是一款内置功率MOSFET的降压调节器。在较宽的输入电源范围内，它能实现3A的连续输出电流，且具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。可调软启动功能可降低启动时对输入电源的压力。在关断模式下，调节器的电源电流仅为20μA。 MP1593所需的外部元件数量极少，可提供紧凑的解决方案。

商品特性

3A输出电流
可编程软启动
100mΩ内置功率MOSFET开关
使用低ESR输出陶瓷电容时可保持稳定
效率高达95%
20μA关断模式电流
固定385kHz频率
热关断
逐周期过流保护
4.75V至28V宽工作输入范围
输出电压可从1.22V开始调节
欠压锁定
采用8引脚SOIC封装

应用领域

分布式电源系统
电池充电器
线性稳压器的预调节器
平板电视
机顶盒
点烟器供电设备
DVD/PVR设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~28V
	输出电压	-
	输出电流	3A
	开关频率	385kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
