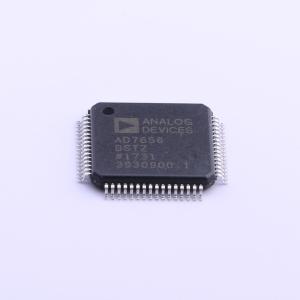

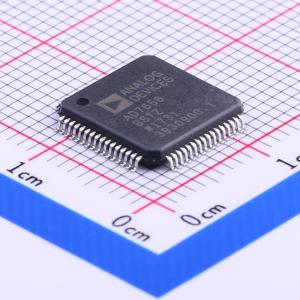

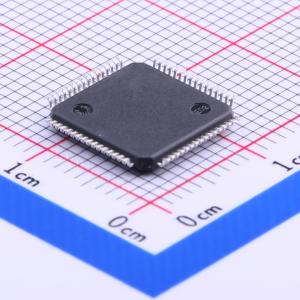

AD7656BSTZ-REEL

六通道同步采样双极性ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 250 KSPS、6通道、同步采样双极性16位ADC
品牌名称: ADI(亚德诺)
商品型号: AD7656BSTZ-REEL
商品编号: C22518
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 1.094克(g)

商品参数

商品概述

AD7656/AD7657/AD7658均内置六个16/14/12-bit、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS工艺(工业级CMOS)设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。三款器件的吞吐速率高达250 kSPS，并且内置低噪声、宽带宽采样保持放大器，可处理最高12 MHz的输入频率。转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚允许三对ADC独立地进行同步采样。AD7656/AD7657/AD7658均具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。在串行接口模式下，这些器件都允许多个ADC以菊花链形式连接至单个串行接口。三款器件均可在±4 × V_REF和 ±2 × V_REF范围内支持真双极性输入信号。此外还内置一个2.5 V片内基准电压源。

商品特性

6个独立ADC
真双极性模拟输入
引脚/软件可选范围：±10 V、±5 V
高吞吐速率：250 kSPS
iCMOS工艺技术
低功耗140 mW(250 kSPS，5 V电源)
宽输入带宽信噪比(SNR)：86.5 dB(50 kHz输入频率)
片内基准电压源及缓冲器
并行、串行和菊花链接口模式
高速串行接口SPI-/QSPI-/MICROWIRE-/DSP兼容
待机模式：100 μW(最大值)
64引脚LQFP封装

应用领域

电源线路监控系统
仪表和控制系统
多轴定位系统

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	6
	工作电压	5V
	接口类型	串行；并行
	差分输入	否
	积分非线性	3LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	85.5dB
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	25ppm/℃
	ADC架构	SAR
	静态电流	80uA
