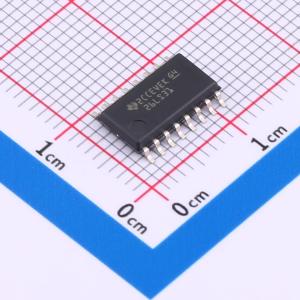

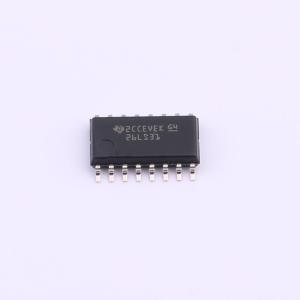

温馨提醒：图片仅供参考，商品以实物为准
AM26LS31CNSR
四路差分线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AM26LS31 四路差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AM26LS31CNSR
- 商品编号
- C19091
- 商品封装
- SOIC-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 4 | |
| 每个元件位数 | - | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 20mA | |
| 系列 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 80mA | |
| 传播延迟(tpd) | 20ns@5V,30pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
AM26LS31系列器件是四路互补输出线路驱动器，可满足ANSI TIA/EIA-422-B和ITU建议V.11的要求，三态输出可提供用于驱动双绞线或平行线传输线路等平衡线路的高电流，断电情况下输出处于高阻抗状态。四个驱动器均具备使能功能，提供两种可选输入：高电平有效使能和低电平有效使能输入。采用低功耗肖特基电路，可在不牺牲速度的情况下降低功耗。
商品特性
- 符合或超出ANSI TIA/EIA-422-B和ITU的要求
- 由5V单电源供电运行
- TTL兼容
- 带互补输出
- 断电情况下具有高输出阻抗
- 具备互补输出使能输入
- 提供已认证的M后缀选项，该选项所有参数均经过测试，除非另有说明；其他产品生产流程不一定包含对所有参数的测试
- 采用低功耗肖特基电路，可在不牺牲速度的情况下降低功耗
应用领域
- 电机编码器
- 集成压力传感器和温度传感器的现场变送器
- 电子成像
- 采用Modbus的温度传感器或控制器
