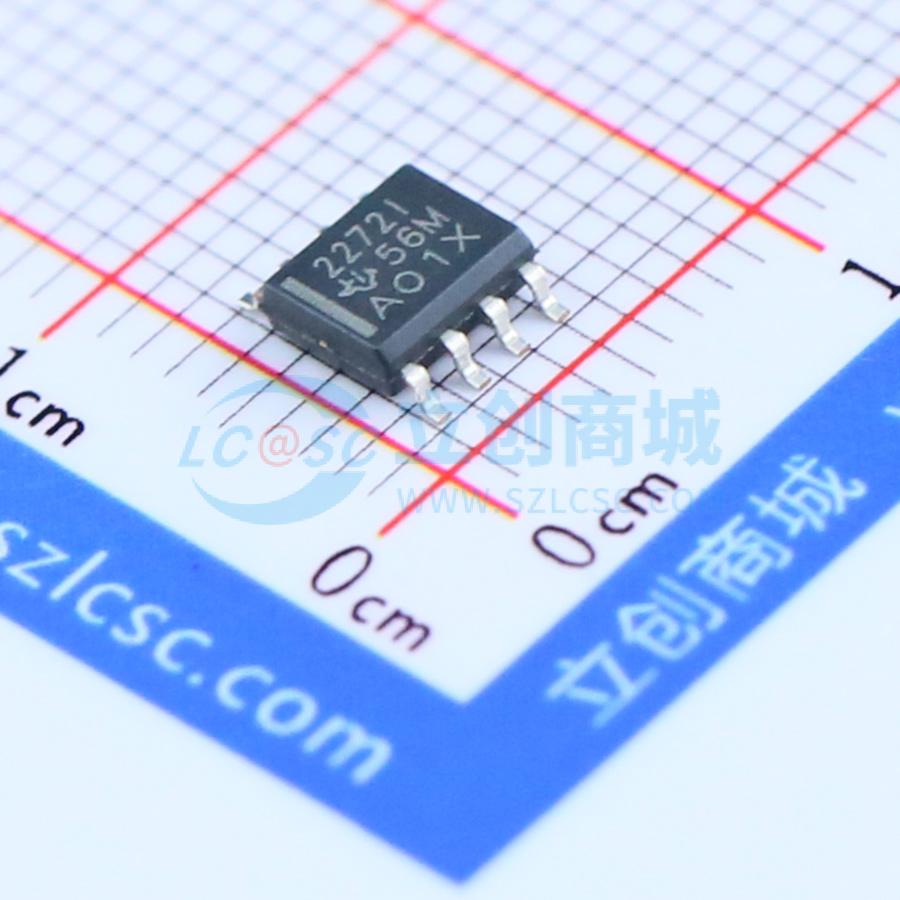

TLC2272IDR

先进LinCMOS轨到轨运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLC2272 双通道低噪声轨至轨运算放大器
品牌名称: TI(德州仪器)
商品型号: TLC2272IDR
商品编号: C19139
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.2446克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	双电源电压(Vee~Vcc)	-8V~8V
	输入失调电压(Vos)	950uV
	输入失调电压温漂(Vos TC)	2uV/℃
	增益带宽积(GBW)	2.25MHz
	轨到轨	轨到轨输出
	压摆率(SR)	3.6V/us

	属性	参数值
	共模抑制比(CMRR)	75dB
	输入电压噪声密度(eN)	9nV/√Hz@1kHz
	输入偏置电流(Ib)	1pA
	静态电流(Iq)	3mA
	输出电流	50mA
	输入失调电流(Ios)	0.5pA
	工作温度	-40℃~+125℃
	功能特性	-

商品概述

TLC227x、TLC227xA是高级LinCMOS轨到轨运算放大器，其中TLC2272为双路运算放大器，TLC2274为四路运算放大器，具备轨到轨输出性能，可提升单电源或双电源应用中的动态范围，提供2MHz带宽和3V/μs压摆率，可适配更高速度应用；与现有CMOS运算放大器相比，具备更优的噪声性能、输入失调电压以及功耗，噪声电压更低；具备高输入阻抗和低噪声特性，适合高阻抗源的小信号调理，微功耗水平适配低功耗应用；轨到轨输出特性适配模数转换器接口；TLC227xA系列可满足精密应用需求，全参数已在5V和±5V条件下完成表征，可对原有设计中的TLC27x系列进行升级，提升输出动态范围，降低噪声电压和输入失调电压，可适配更广泛的应用；单路同类型产品采用SOT-23封装，小尺寸、低功耗，适合高密度电池供电设备。

商品特性

输出摆幅覆盖两个电源轨
低噪声：1kHz频率下典型值为9nV/√Hz
低输入偏置电流：典型值为1pA
可完整适配单电源和双电源工作
共模输入电压范围包含负电源轨
高增益带宽：典型值为2.2MHz
高压摆率：典型值为3.6V/μs
低输入失调电压：25℃条件下最大值为950μV
包含宏模型
可升级替换TLC272与TLC274
提供Q-Temp汽车级版本
具备高输入阻抗
功耗水平低，适合微功耗应用

应用领域

白色家电（冰箱、洗衣机）
手持式监测系统
配置控制与打印支持
传感器接口
电池供电应用
高阻抗源小信号调理（如压电传感器）
遥感应用
模数转换器接口
高密度电池供电设备
