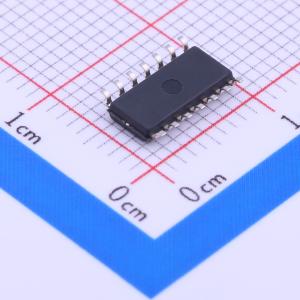

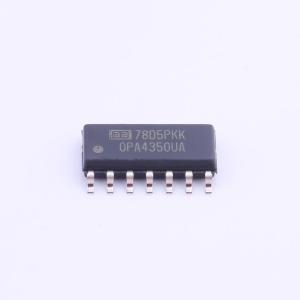

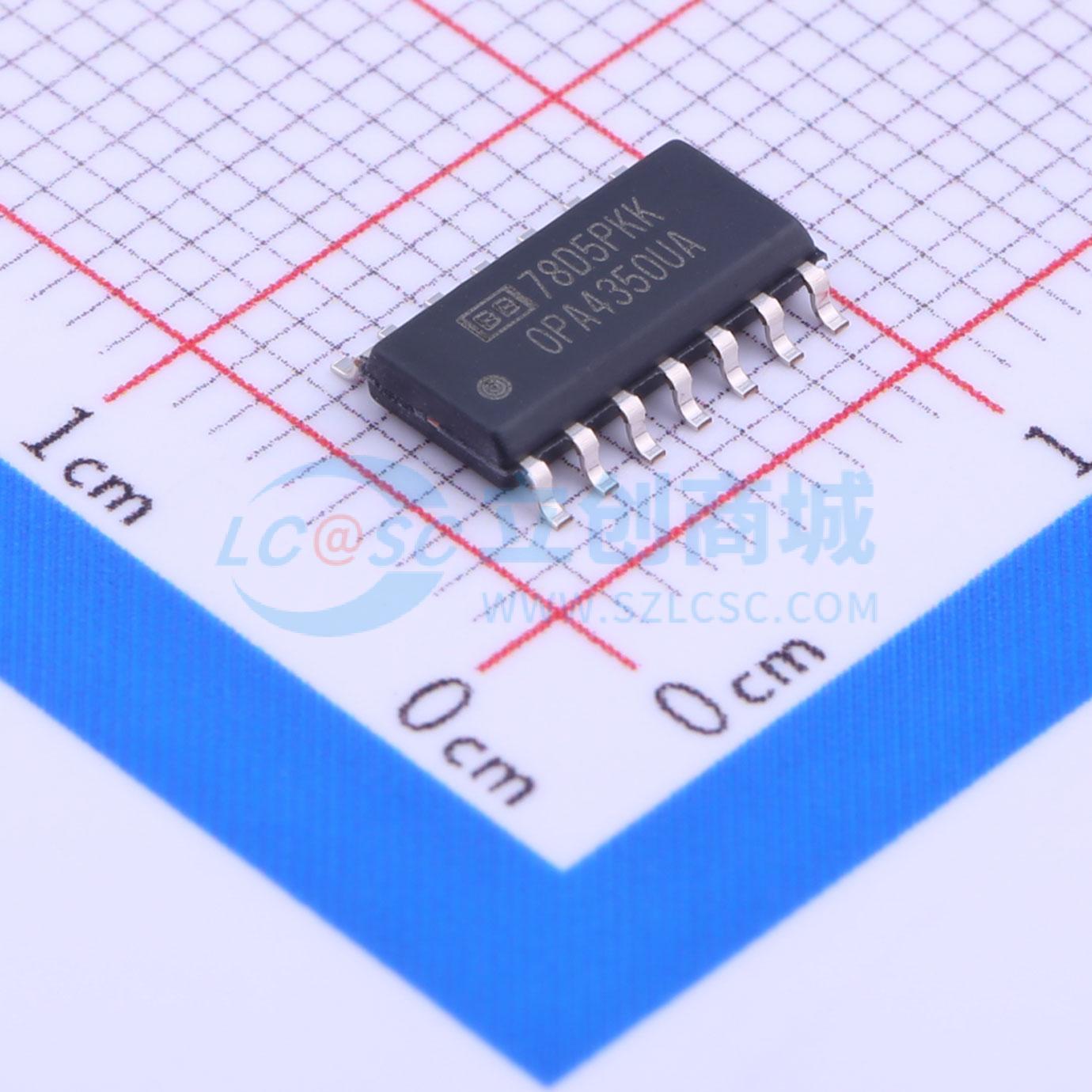

OPA4350UA
OPA4350UA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4350 四通道、单电源、轨至轨、高速、低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4350UA
- 商品编号
- C23799
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 38MHz | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电压(Vos) | 150uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 22V/us | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 静态电流(Iq) | 5.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 7nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
OPA350系列轨到轨CMOS运算放大器针对低电压单电源工作进行了优化。轨到轨输入/输出、低噪声（5nV/√Hz）和高速运行（38MHz、22V/μs）特性使其成为驱动采样模数（A/D）转换器的理想选择。它们还非常适合用于手机功率放大器（PA）控制环路和视频处理（75Ω驱动能力）以及音频和通用应用。单通道、双通道和四通道版本具有相同的规格，可实现最大的设计灵活性。 OPA350系列可在低至2.5V的单电源下工作，其输入共模电压范围可扩展至低于地电位300mV和高于正电源300mV。在10kΩ负载下，输出电压摆幅可达到距电源轨10mV以内。双通道和四通道设计采用完全独立的电路，可实现最低的串扰和互不干扰。 单通道（OPA350）和双通道（OPA2350）版本采用微型MSOP - 8表面贴装、SO - 8表面贴装和DIP - 8封装。四通道（OPA4350）版本采用节省空间的SSOP - 16表面贴装和SO - 14表面贴装封装。所有产品的工作温度范围为-40°C至+85°C，工作温度可从-55°C至+150°C。
商品特性
- 轨到轨输入，轨到轨输出（10mV以内）
- 宽带宽：38MHz
- 高转换速率：22V/μs
- 低噪声：5nV/√Hz
- 低总谐波失真+噪声：0.0006%
- 单位增益稳定
- 单通道、双通道和四通道微型封装
应用领域
- 手机PA控制环路
- 驱动A/D转换器
- 视频处理
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
