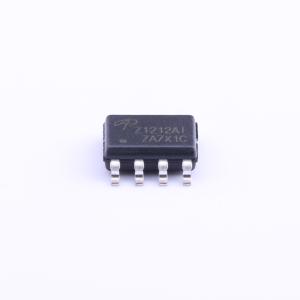

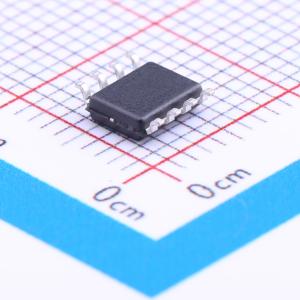

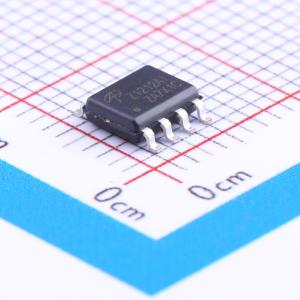

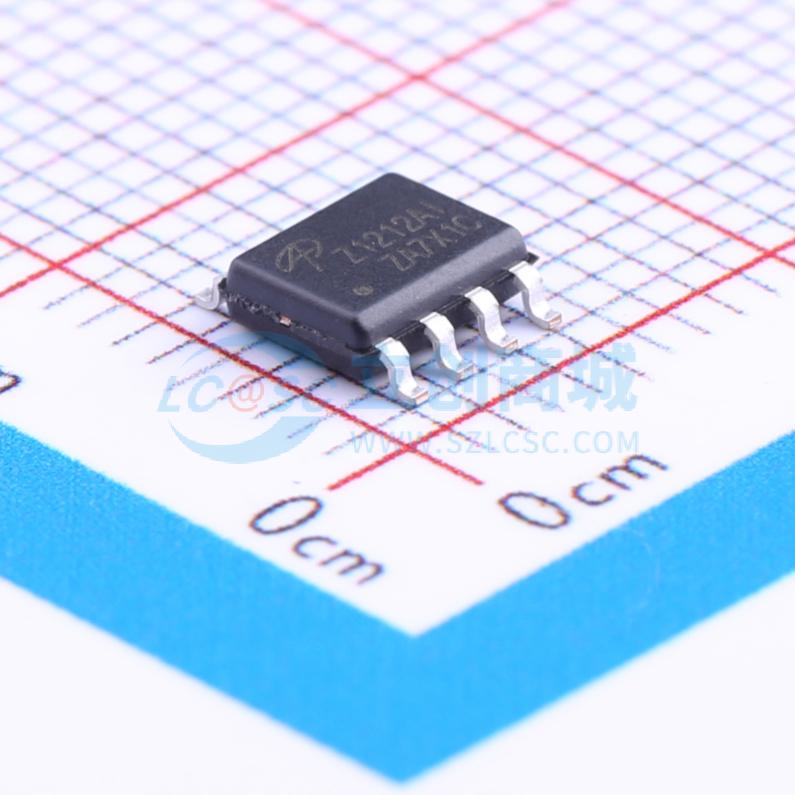

AOZ1212AI
3A高效降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ1212是一款高效率、易于使用的3A降压调节器,适用于多种应用。其输入电压范围为4.5V至27V,输出电压可调至0.8V,内置70mΩ的NFET,最高效率可达95%。具有内部软启动、逐周期电流限制、短路保护和热关断功能。封装形式为SO-8或DFN-8,工作温度范围为-40°C至+85°C。
- 品牌名称
- AOS
- 商品型号
- AOZ1212AI
- 商品编号
- C23912
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~27V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 315kHz~425kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ1212是一款高效、易用的3A降压稳压器，灵活性高，可针对各种应用进行优化。AOZ1212的输入电压范围为4.5V至27V，每个降压稳压器输出端可提供高达3A的连续输出电流。输出电压可调节至低至0.8V。 AOZ1212采用SO - 8或DFN - 8封装，额定环境温度范围为-40℃至+85℃。 AOZ1212是一款集成高端NMOS开关的电流模式降压稳压器。它的输入电压范围为4.5V至27V，可提供高达3A的负载电流。占空比可在6%至85%之间调节，允许实现宽范围的输出电压。其特性包括使能控制、上电复位、输入欠压锁定、固定内部软启动和热关断。 AOZ1212采用SO - 8或DFN - 8封装。
商品特性
- 4.5V至27V的工作输入电压范围
- 70mΩ内部NFET，效率高达95%
- 内部软启动
- 输出电压可调节至低至0.8V
- 3A连续输出电流
- 固定370kHz PWM工作模式
- 逐周期电流限制
- 短路保护
- 热关断
- 小尺寸SO - 8或DFN - 8封装
应用领域
- 负载点DC/DC转换
- 机顶盒
- DVD驱动器和硬盘驱动器
- LCD显示器和电视
- 电缆调制解调器
- 电信/网络/数据通信设备
