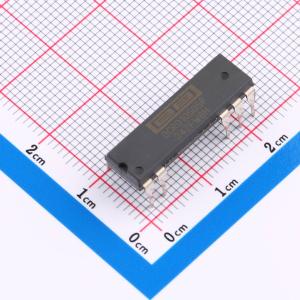

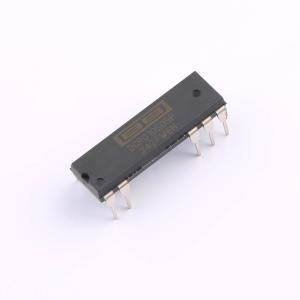

温馨提醒：图片仅供参考，商品以实物为准

DCR010505P

微型1W隔离稳压式DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCR010505 微型 1W 隔离稳压 DC/DC 转换器
品牌名称: TI(德州仪器)
商品型号: DCR010505P
商品编号: C19157
商品封装: DIP,22.9x7.1mm
包装方式: 管装
商品毛重: 2.4克(g)

商品参数

商品概述

DCR01系列是一系列高效、输入隔离、输出稳压的DC/DC转换器。除了具备1W标称的电气隔离输出功率能力外，该系列DC/DC转换器还具有极低的输出噪声、热保护功能和高精度。 DCR01系列采用标准模塑IC封装，符合JEDEC标准外形尺寸，适合大批量组装。 DCR01采用与标准IC封装相同的技术制造，因此具有极高的可靠性。

商品特性

符合UL1950标准
PDIP-18、SO-28封装
功率密度53W/in³（3.3W/cm³）
器件间同步功能
热保护功能
1000Vrms隔离电压
400kHz开关频率
55℃时失效率为125 FITS
±10%输入电压范围
短路保护功能
5V、12V、24V输入电压
3.3V、5V输出电压
高效率

应用领域

负载点电源转换
数字接口电源
接地环路消除
电源噪声抑制

	属性	参数值
	商品目录	隔离电源模块
	输出功率	1W
	工作电压(Vin)	4.5V~5.5V
	输出电压(Vout)	5V
	输出电流(最大值)	200mA
	隔离电压(Vrms)	1kV

	属性	参数值
	特性	短路保护；过热保护
	工作温度	-40℃~+85℃
	开关频率	400kHz
	纹波噪声	6mVp-p
	长度	22.86mm
	宽度	6.61mm
