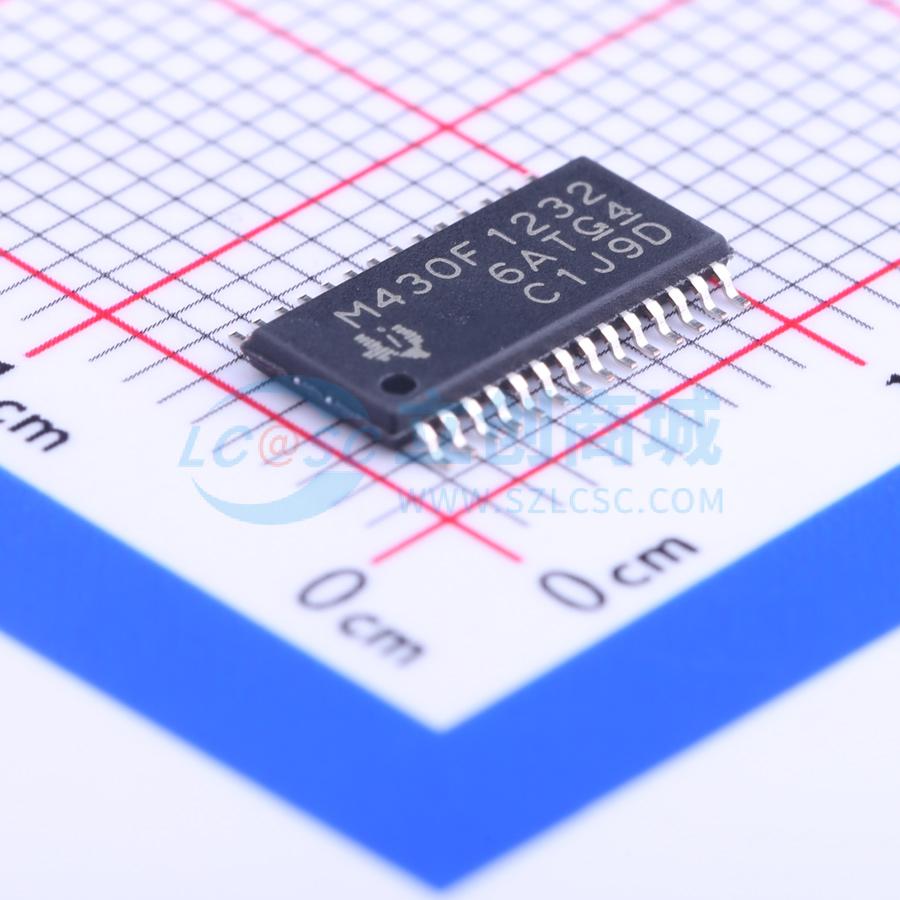

温馨提醒：图片仅供参考，商品以实物为准

MSP430F1232IPWR

具有 8KB 闪存、256B SRAM、计时器、10 位 ADC 和 SPI/UART 的 8MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430F1232 具有 8KB 闪存、256B SRAM、计时器、10 位 ADC 和 SPI/UART 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F1232IPWR
商品编号: C19138
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	EEPROM容量	-
	I/O数量	22
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器

商品概述

MSP430系列超低功耗微控制器包含多款具有不同外设组合的器件，适配多种应用场景。架构结合五种低功耗模式，可延长便携式测量应用的电池续航。器件配备高性能16位RISC CPU、16位寄存器和常数发生器，可实现高代码效率。数控振荡器可实现从低功耗模式唤醒至激活模式的时间低于6μs。MSP430x11x2和MSP430x12x2系列是超低功耗混合信号微控制器，内置16位定时器、带集成基准和数据传输控制器的10位A/D转换器，具备14或22个I/O引脚。MSP430x12x2系列微控制器内置异步UART和同步SPI协议通信能力，16位RISC性能支持数字信号处理，可实现高效的系统解决方案。

商品特性

电源电压范围为1.8V~3.6V
超低功耗表现：激活模式1MHz、2.2V条件下功耗为200μA，待机模式功耗0.7μA，关闭模式（RAM保持）功耗0.1μA
具备五种节电模式
从待机模式唤醒时间小于6μs
具备电源电压欠压保护功能
采用16位RISC架构，指令周期125ns
CPU集成16个寄存器，寄存器间操作执行时间为1个CPU时钟周期，R0至R3分别为程序计数器、堆栈指针、状态寄存器和常数发生器，其余为通用寄存器
指令集包含51条指令，支持三种指令格式与七种寻址模式，可对字数据和字节数据进行操作
基本时钟模块支持多种配置，可选配置包括多种内部电阻、单外部电阻、32kHz晶振、高频晶振、谐振器、外部时钟源
集成带三个捕获/比较寄存器的16位Timer_A定时器
集成10位、200ksps A/D转换器，内置基准、采样保持、自动扫描和数据传输控制器
MSP430x12x2型号集成串行通信接口USART0，可通过软件选择异步UART或同步SPI模式
支持板上串行编程，无需外部编程电压
支持通过安全熔丝实现可编程代码保护
MSP430F1122规格：4KB+256B闪存，256B RAM
MSP430F1132规格：8KB+256B闪存，256B RAM
MSP430x11x2可提供20针塑料SOWB、20针塑料TSSOP、32针QFN封装
MSP430F1222规格：4KB+256B闪存，256B RAM
MSP430F1232规格：8KB+256B闪存，256B RAM
MSP430x12x2可提供28针塑料SOWB、28针塑料TSSOP、32针QFN封装

应用领域

便携式测量设备
带信号分析功能的玻璃破碎检测系统
独立射频传感器

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH
	RAM容量	256Byte
