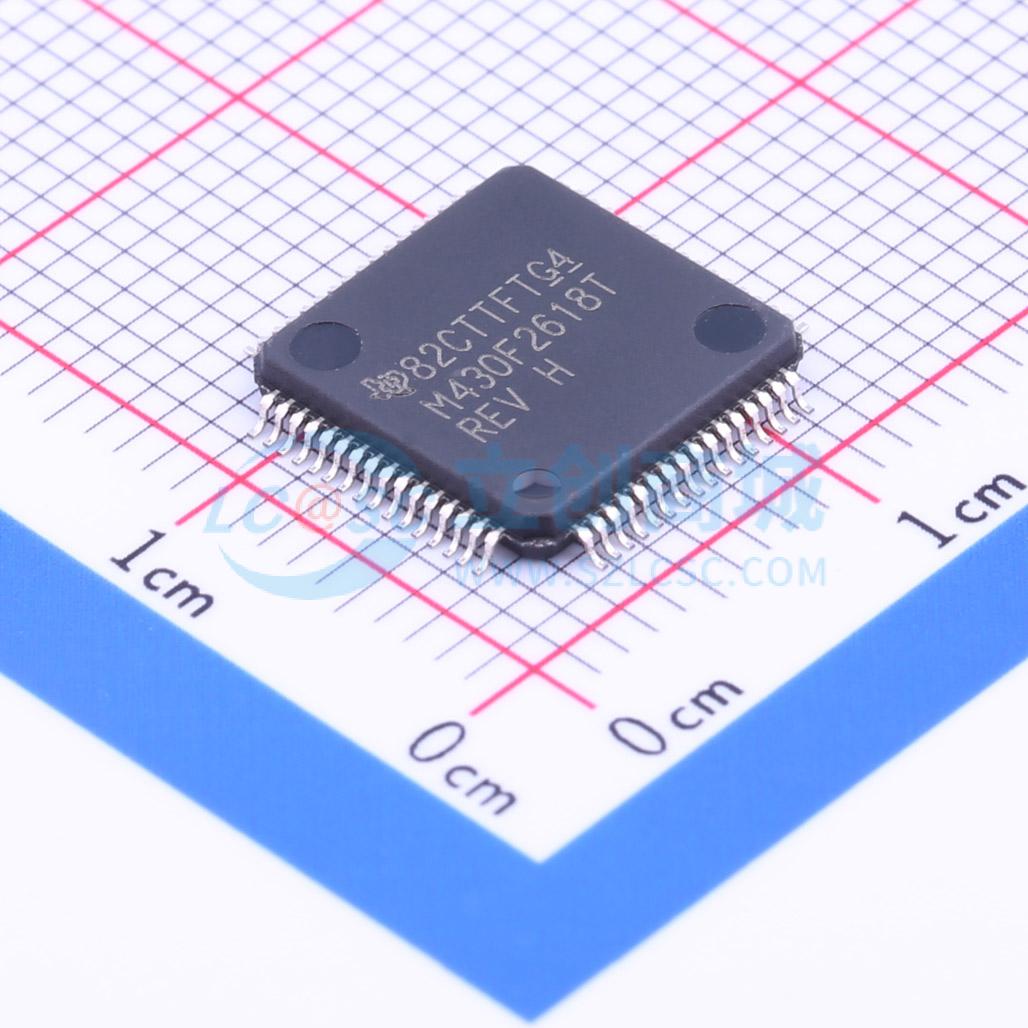

温馨提醒：图片仅供参考，商品以实物为准

MSP430F2618TPMR

具有 116KB 闪存、8KB SRAM、12 位 ADC、双通道 12 位 DAC、I2C/SPI/UART、硬件乘法器和 DMA 的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F2618 具有 116KB 闪存、8KB SRAM、12 位 ADC、双通道 12 位 DAC、I2C/SPI/UART、硬件乘法器和 DMA 的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2618TPMR
商品编号: C21956
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 1.152克(g)

商品参数

商品概述

MSP430 系列超低功率微控制器包含几个器件，特有针对多种应用的多种外设集。这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池的使用寿命而进行了优化。该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于大大提高编码效率的常数发生器。数字控制振荡器 (DCO) 可在不到 1µs 的时间里从低功耗模式至运行模式的唤醒。 MSP430F261x 和 MSP430F241x 系列是微控制器配置，此配置具有两个内置 16 位定时器、一个快速 12 位模数 (A/D) 转换器、一个比较器、双路 12 位数模 (D/A) 转换器、四个通用串行通信接口 (USCI) 模块，DMA，和多达 64 个 I/O 引脚。除未执行 DAC12 和 DMA 模块之外，MSP430F241x 器件与 MSP430F261x 器件完全一样。

商品特性

低电源电压范围: 1.8V 至 3.6V
超低功耗：
- 运行模式：365μA（在 1MHz 频率和 2.2V 电压条件下）
- 待机模式 (VLO)：0.5μA
- 关断模式（RAM 保持）：0.1μA
可在不到 1μs 的时间里从待机模式唤醒
16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间
3 通道内部直接内存访问 (DMA)
带内部基准、采样与保持以及自动扫描功能的 12 位模数 (A/D) 转换器
具有同步功能的双通道 12 位数模 (D/A) 转换器
具有 3 个捕获/比较寄存器的 16 位 Timer_A
具有 7 个捕获/比较及阴影寄存器的 16 位 Timer_B
片上比较器
4 个通用串行通信接口 (USCI)：
- USCI_A0 和 USCI_A1：支持自动波特率检测的增强型通用异步接收器/发送器 (UART)、IrDA 编码器和解码器、同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1：I2C 同步串行外设接口 (SPI)
具有可编程电平检测功能的电源电压监控器/监视器
欠压检测器
引导加载程序
串行板上编程、无需外部编程电压、由安全熔丝 (Security Fuse) 实现的可编程代码保护

应用领域

传感器系统
工业控制应用
手持仪表
医疗成像应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	116KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	-
	I/O数量	48
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+105℃
