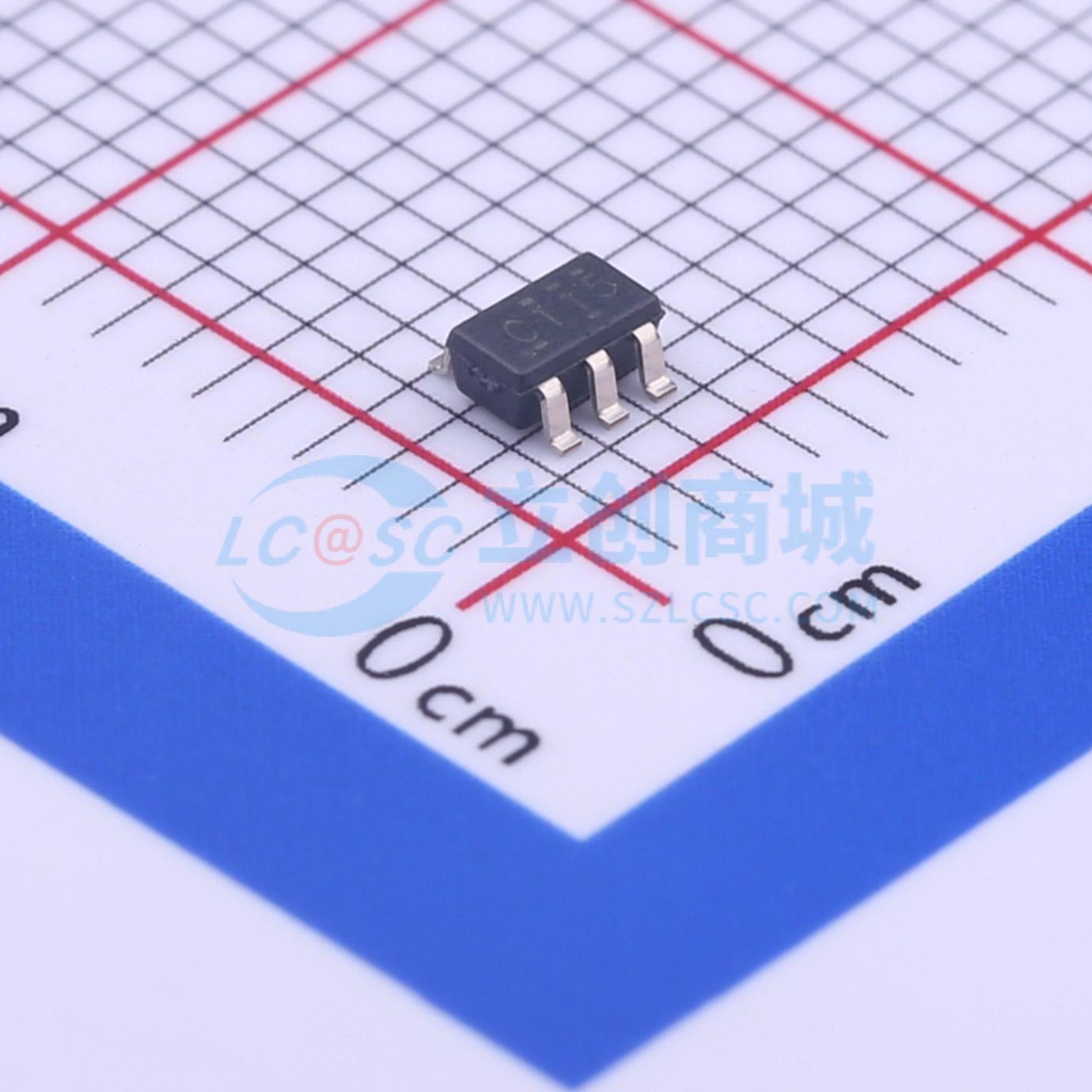

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G11DBVR
单路三输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G11 单通道、3 输入、1.65V 至 5.5V、32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G11DBVR
- 商品编号
- C22046
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.088745克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
单路三输入正与门，产品型号为SN74LVC1G11
商品特性
- 支持5V Vcc操作
- 输入接受电压至5.5V
- 最大传播延迟4.1ns在3.3V
- 低功耗，最大ICC 10μA
- ±24mA输出驱动在3.3V
- Ioff支持部分掉电模式操作
- 锁存性能超过100mA per JESD 78 Class II
- ESD保护：2000V人体模型，200V机器模型，1000V充电器件模型
- 供电电压范围：1.65V至5.5V
- 工作温度范围：-40℃至125℃
