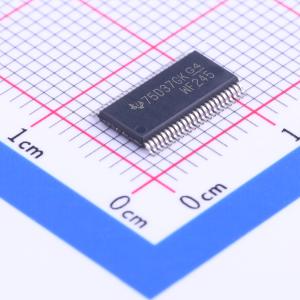

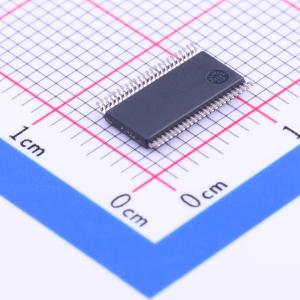

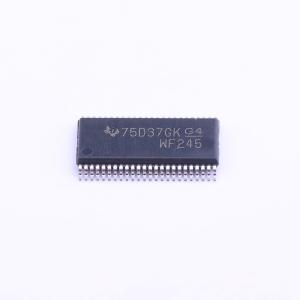

SN74AVC16T245DGVR

具备可配置电压转换功能和三态输出的16位双电源总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74AVC16T245 具有可配置电压转换和三态输出的 16 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC16T245DGVR
商品编号: C20147
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

这款16位同相总线收发器使用两个独立的可配置电源轨。SN74AVC16T245器件经过优化，可在VCCA VCCB设置为1.4V至3.6V范围内时正常运行。该器件可在VCCA/VCCB低至2V的情况下正常运行。A端口的电压随VCCA的变化而变化，VCCA可接受1.2V至3.6V的任何电源电压。B端口的电压随VCCB的变化而变化，VCCB可接受1.2V至3.6V的任何电源电压。因此可在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低电压双向转换。 SN74AVC16T245器件旨在实现数据总线之间的异步通信。根据方向控制(DIR)输入上的逻辑电平，此器件将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能(OE)输入可用于禁用输出，这样可有效隔离总线。 SN74AVC16T245控制引脚（1DIR、2DIR、1OE和2OE）由VCCA供电。该器件完全符合使用Ioff的部分断电应用的规范要求。Ioff电路可禁用输出，以防在器件断电模式时电流回流对器件造成损坏。 VCC隔离特性可确保只要有任何一个VCC输入接地(GND)，则两个端口均处于高阻抗状态。为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器被连接至VCCA；该电阻器的最小值由驱动器的电流吸收能力来决定。

商品特性

控制输入电平VIH/VCC以VCCA电压为基准
VCC隔离特性－如果任何一个VCC输入接地(GND)，则两个端口均处于高阻抗状态
过压耐受输入和输出，可实现混合电压模式数据通信
完全可配置的双轨设计，支持各个端口在1.2V至3.6V的整个电源电压范围内运行
Ioff支持局部关断模式运行
I/O可承受4.6V的电压
最大数据速率：
- 380Mbps（1.8V至3.3V电平转换）
- 200Mbps（<1.8V至3.3V电平转换）
- 200Mbps（电平转换至2.5V或1.8V）
- 150Mbps（电平转换至1.5V）
- 100Mbps（电平转换至1.2V）
门锁性能超过100mA，符合JESD78II类规范的要求
ESD保护性能超过JESD22规范要求：
- 8000V人体放电模型(A114 - A)
- 200V机器放电模型(A115 - A)
- 1000V充电器件模型(C101)

应用领域

个人电子产品
工业类
企业级
电信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.2V~3.6V
	通道类型	双向
	灌电流(IOL)	12mA

	属性	参数值
	拉电流(IOH)	12mA
	系列	74AVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	45uA
