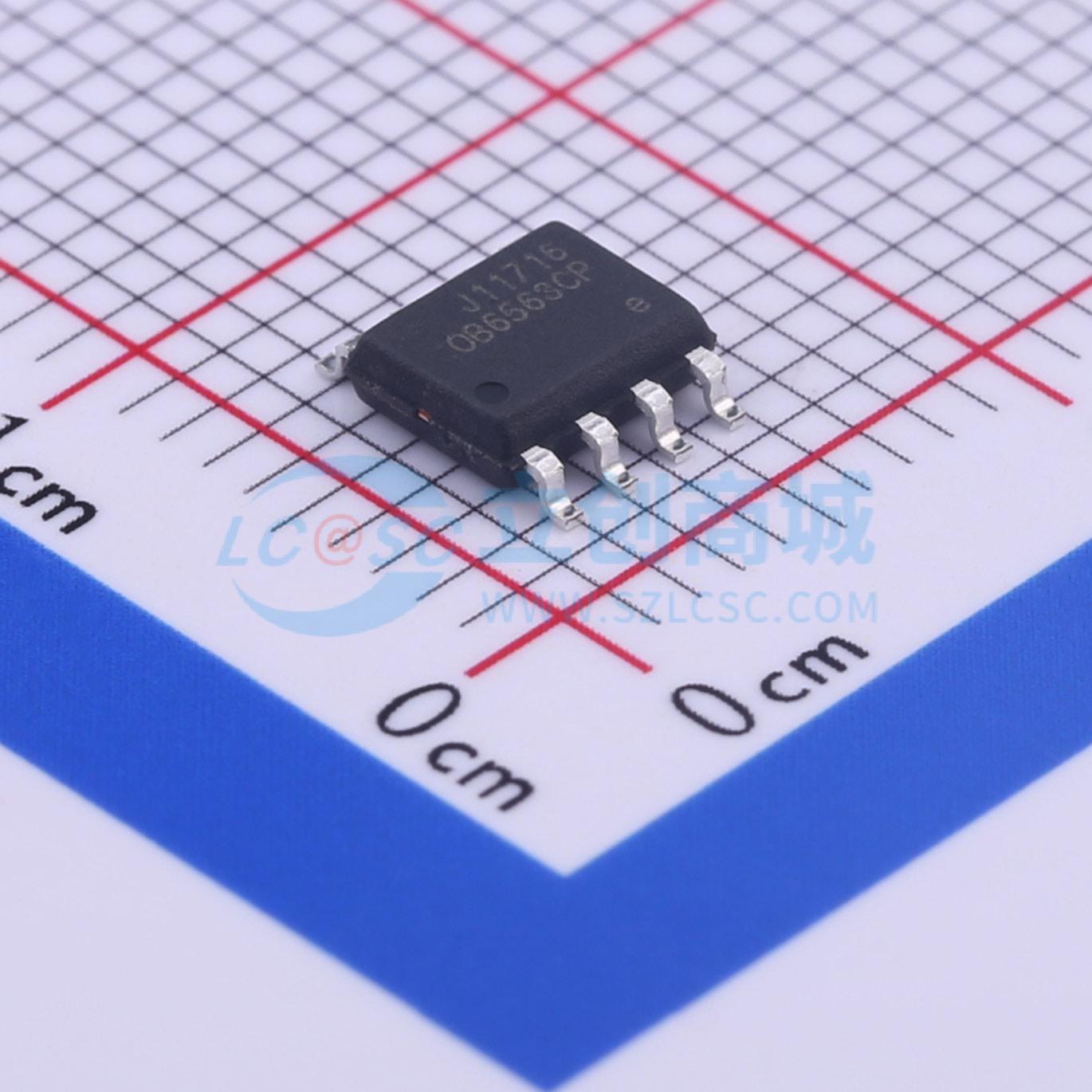

温馨提醒：图片仅供参考，商品以实物为准
OB6563CPA
OB6563CPA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB6563是一款用于AC-DC开关模式电源应用的有源过渡模式（TM）功率因数校正（PFC）控制器。OB6563具备用于独立应用的内部启动定时器、带有总谐波失真（THD）优化器以实现接近单位功率因数的单象限乘法器、确保TM操作的零电流检测器（ZCD）、带有内置前沿消隐功能的电流检测比较器，以及非常适合驱动功率MOSFET的图腾柱输出。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB6563CPA
- 商品编号
- C20330
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9.5V~28V | |
| 工作电流 | 4mA | |
| 静态电流(Iq) | 2.9mA |
商品概述
OB6563是一款用于AC-DC开关模式电源应用的有源过渡模式（TM）功率因数校正（PFC）控制器。 OB6563具备适用于独立应用的内部启动定时器、带有总谐波失真（THD）优化器的单象限乘法器以实现接近单位功率因数、零电流检测器（ZCD）以确保过渡模式运行、带有内置前沿消隐功能的电流检测比较器，以及非常适合驱动功率MOSFET的图腾柱输出。 OB6563提供了广泛的保护功能，包括系统过压保护（OVP）以消除因负载移除导致的输出电压失控、VCC欠压锁定（UVLO）、逐周期电流限制、限制最大开关峰值电流的乘法器输出钳位，以及用于保护外部功率MOSFET的栅极驱动输出钳位。 新增系统开环保护功能后，当反馈环路开路时，OB6563会关闭系统。 在OB6563中，动态过压保护（OVP）感应电流设定为10μA，这将大大降低系统待机功耗。当在150W AC/DC电源设计中与昂宝PWM控制器OB2298或准谐振控制器OB2203配合使用时，在通用交流输入范围内，它可实现待机功耗小于0.4W。 OB6563提供SOP - 8和DIP - 8封装。
商品特性
- 过渡模式（TM）运行 带THD优化器的单象限乘法器
- 低动态过压保护（OVP）感应电流设定
- 低启动电流和工作电流
- 逐周期电流限制
- 内部RC滤波器
- 精度为1.5%的内部带隙基准
- 带迟滞的欠压锁定
- 动态和静态输出过压保护（OVP）
- 适用于独立应用的内部启动定时器
- 禁用功能
- 带高电平钳位的图腾柱输出
- 系统开环保护
- 专有无音频噪声运行
- 9.5V至28V的宽VCC电压范围
应用领域
- 电子镇流器
- AC - DC开关模式电源
