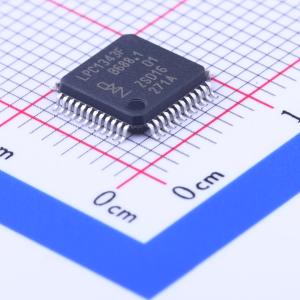

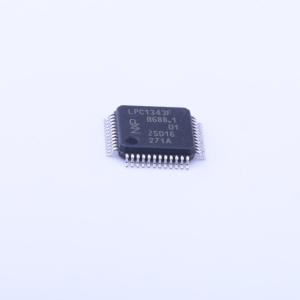

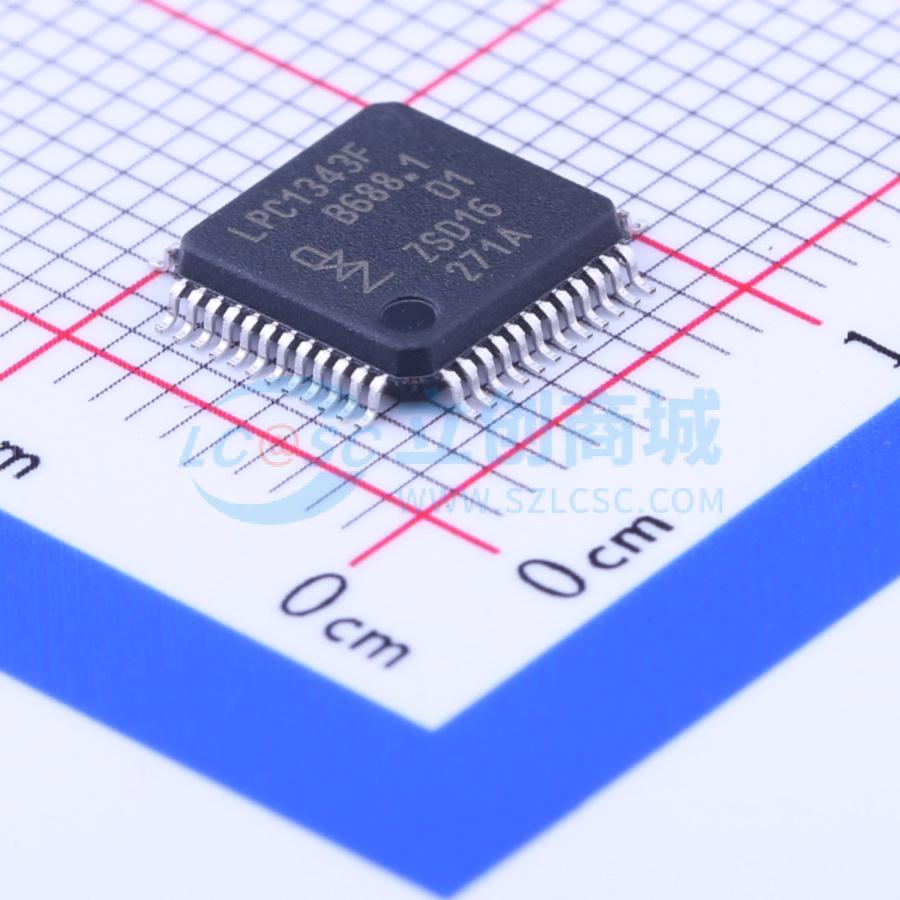

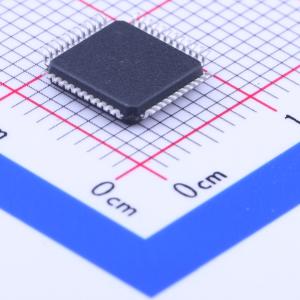

LPC1343FBD48,151

32位Arm Cortex-M3微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 芯片 32位微控制器 32K闪存 CORTEX-M3 、控制器系列: ARM Cortex-M3 、内核尺寸: 32bit 、输入/输出数: 42 、数字芯片封装形式: LQFP 、针脚数: 48 、程序存储器大小: 32KB 、存储器容量, RAM: 8KB 、CPU速度: 72MHz 、周边器件: ADC, 定时器、嵌入式接口类型: I2C, SPI, UART, USB 、MSL 1 -无限制、SVHC(高度关注物质): No SVHC (20-Jun-2013) 、工作温度范围: -40°C 至 +85°C 、振荡器类型: 外部、内部、时钟频率: 72MHz 、模数转换器输入数: 8 、电源电压范围: 2V 至 3.6V 、表面安装器件: SMD 、计时器数: 4 、闪存容量: 32KB
品牌名称: NXP(恩智浦)
商品型号: LPC1343FBD48,151
商品编号: C20178
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.652克(g)

商品参数

商品概述

LPC1311/13/42/43是基于ARM Cortex-M3内核的嵌入式应用微控制器，具有高集成度、低功耗的特点。ARM Cortex-M3为新一代内核，具备增强调试功能、更高层次的支持块集成等系统增强特性。该系列产品CPU工作频率最高可达72 MHz，ARM Cortex-M3 CPU采用3级流水线哈佛架构，拥有独立的本地指令总线、数据总线以及第三条外设总线，还内置支持预测分支的内部预取单元。该系列产品外设包含最高32 kB闪存、最高8 kB数据存储器，LPC1342/43额外具备USB设备功能，整体还包含1个快速模式加I2C总线接口、1个UART、4个通用定时器、最高42个通用I/O引脚。该系列分为LPC1300系列（型号LPC1311/13/42/43）和LPC1300L系列（型号LPC1311/01、LPC1313/01），LPC1300L系列相比LPC1300系列的改进包括：激活模式与睡眠模式下功耗更低、四级BOD强制复位、LPC1313FBD48/01额外配备第二个SSP控制器、配备窗口看门狗定时器、内部上拉电阻可将引脚拉至完整VDD电平、GPIO引脚支持可编程伪开漏模式。

商品特性

采用ARM Cortex-M3处理器，工作频率最高可达72 MHz
ARM Cortex-M3内置嵌套向量中断控制器NVIC
片上闪存编程存储器容量：LPC1343/13为32 kB，LPC1342为16 kB，LPC1311为8 kB
SRAM容量：LPC1343/13为8 kB，LPC1342/11为4 kB
支持通过片上bootloader软件进行在系统编程ISP和在应用编程IAP
可选择启动方式：UART或USB，USB仅LPC1342/43具备
LPC1342/43片上集成USB MSC和HID驱动
提供多种串行接口：LPC1342/43专属USB 2.0全速设备控制器，片上集成PHY；带分数波特率生成、调制解调器支持、内部FIFO、RS-485/EIA-485支持的UART；带FIFO、多协议能力的SSP控制器；LPC1313FBD48/01额外配备一个SSP控制器；支持完整I2C总线规范、快速模式加、数据速率1 Mbit/s、多地址识别、监控模式的I2C总线接口
外设配置：最高42个通用I/OGPIO引脚，可配置上拉下拉电阻；4个通用计数器/定时器，总共有4个捕获输入、13个匹配输出；可编程看门狗定时器WDT，LPC1311/01和LPC1313/01配备可编程窗口看门狗定时器WWDT；系统滴答定时器
具备串行线调试和串行线跟踪端口
1个引脚具备20 mA大电流输出驱动能力，快速模式加下两个I2C总线引脚具备20 mA大电流灌流驱动能力
集成电源管理单元PMU，可降低睡眠、深度睡眠、深度掉电模式下的功耗
LPC1300L系列LPC1311/01和LPC1313/01的功耗配置文件存储在启动ROM中，仅需一次简单函数调用即可针对任意应用优化性能、降低功耗
提供三种降功耗模式：睡眠、深度睡眠、深度掉电
单电源供电，供电电压范围2.0 V~3.6 V
10位ADC，支持8个引脚输入复用
GPIO引脚可作为边沿和电平敏感中断源
带分频器的时钟输出功能，可输出系统振荡器时钟、IRC时钟、CPU时钟或看门狗时钟
可通过专用启动逻辑，利用最多40个功能引脚从深度睡眠模式唤醒处理器
带掉电检测，提供四个独立中断阈值和一个强制复位阈值，LPC1311/01和LPC1313/01提供四个强制复位阈值
具备上电复位POR
集成振荡器，工作范围1 MHz~25 MHz
12 MHz内部RC振荡器，在全温度和电压范围内精度为1%，可选择性用作系统时钟
可编程看门狗振荡器，频率范围7.8 kHz~1.8 MHz
系统PLL允许CPU工作在最高频率，不需要高频晶体，可由系统振荡器或内部RC振荡器供电
为LPC1342/43的USB提供第二个专用PLL
代码读取保护CRP，具备不同安全等级
具备的设备序列号用于识别
提供48引脚LQFP封装和33引脚HVQFN封装

应用领域

电子计量
照明
报警系统
白色家电

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M3
	CPU最大主频	72MHz
	CPU位数	32 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	-
	I/O数量	40
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
