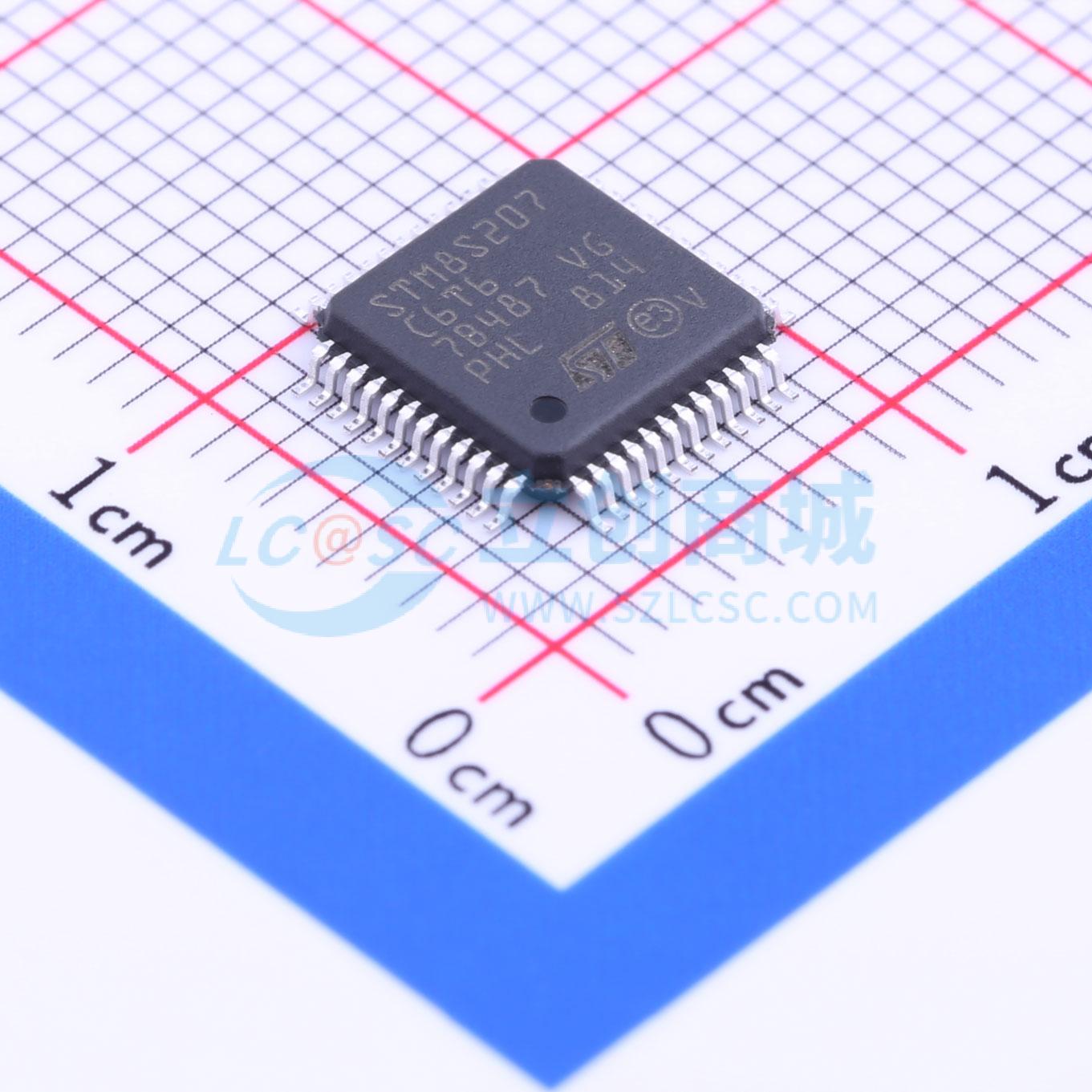

STM8S207C6T6
主流增强型8位MCU，具有32 KB Flash、24 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：最大CPU频率：高达24 MHz，在CPU频率 ≤ 16 MHz时0等待状态。具有哈佛架构和3级流水线的先进STM8内核。扩展指令集。在24 MHz时最大20 MIPS。 存储器：程序：高达128 Kbytes闪存；在56℃下10 kcycles后数据保留20年。数据：高达2 Kbytes真正的数据EEPROM；耐久性300 kcycles
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S207C6T6
- 商品编号
- C21224
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 6KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 38 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该产品采用具有哈佛架构和三级流水线的先进STM8核心，支持扩展指令集。
商品特性
- CPU最大频率可达24 MHz，当CPU频率≤16 MHz时无等待状态，24 MHz时最大可达20 MIPS
- 存储：程序存储最高128 KB Flash（55℃下10k次循环后数据保留20年）；数据存储最高2 KB真数据EEPROM（耐受300k次循环）；RAM最高6 KB
- 工作电压范围2.95至5.5 V
- 灵活的时钟控制：支持低功耗晶体谐振振荡器、外部时钟输入、内部用户可微调16 MHz RC、内部低功耗128 kHz RC；具备带时钟监控的时钟安全系统
- 电源管理：支持等待、主动停机和停机低功耗模式；外设时钟可单独关闭；永久激活的低功耗上电和掉电复位
- 中断管理：嵌套中断控制器（32个中断），最多37个外部中断（6个向量）
- 定时器：2个16位通用定时器（含2+3个CAPCOM通道：IC、OC或PWM）；16位高级控制定时器（4个CAPCOM通道、3个互补输出、死区插入和灵活同步）；8位基本定时器（带8位预分频器）；自动唤醒定时器；窗口看门狗、独立看门狗
- 通信接口：高速1 Mbit/s active beCAN 2.0B；带同步操作时钟输出的UART（LIN主模式）；符合LIN 2.1标准的UART（主/从模式，自动重新同步）；SPI接口最高10 Mbit/s；I2C接口最高400 Kbit/s
- 10位ADC（最多16个通道）
- I/O：80引脚封装最多68个I/O（含18个高灌电流输出）；高鲁棒性I/O设计，抗电流注入
- 开发支持：单线接口模块（SWIM）和调试模块（DM）
- 96位设备密钥
- 封装类型：LQFP80（14×14）、LQFP64（14×14）、LQFP64（10×10）、LQFP48（7×7）、LQFP44（10×10）、LQFP32（7×7）
