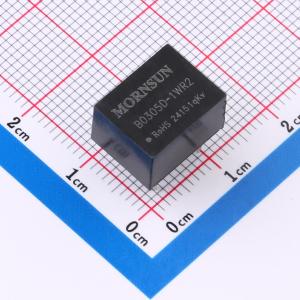

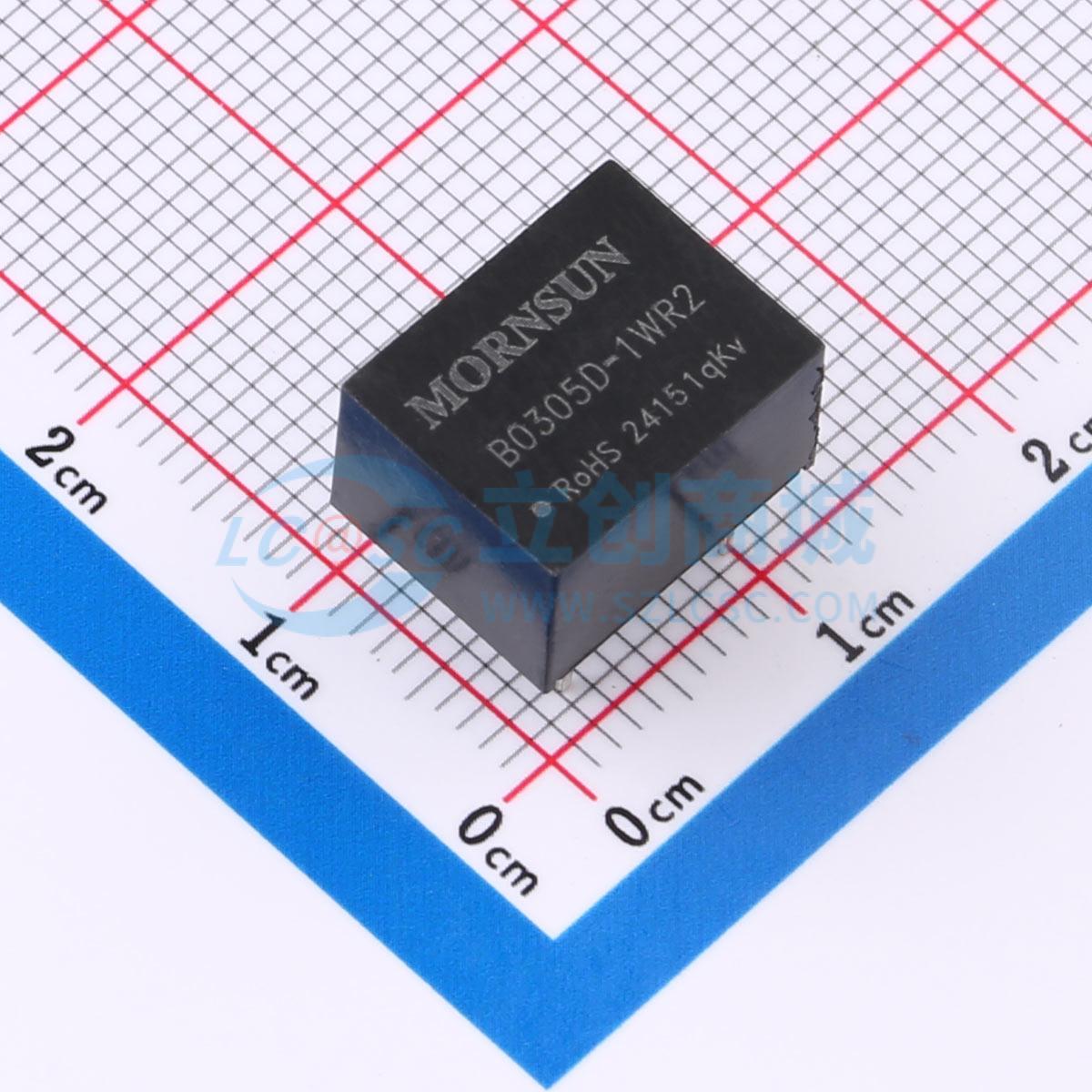

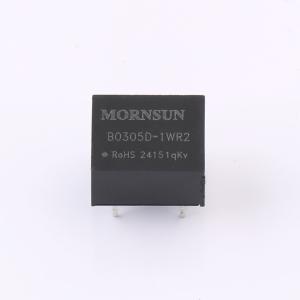

B0305D-1WR2
1W小型定电压输入1500VDC隔离非稳压单输出系列DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1W 、3.3v- 5V DC-DC电源模块
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0305D-1WR2
- 商品编号
- C21258
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 3.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 2.97V~3.63V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p |
商品特性
- 效率高达 82%
- 小型 SIP/DIP 封装
- 隔离电压 1500VDC
- 工作温度范围: -40°C...+105°C
- 无需外加元件
- 可直接焊在 PCB 上
- 国际标准引脚
应用领域
- 线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合
- 输入电源的电压比较稳定（电压变化范围≤ ±10%）
- 输入输出之间要求隔离（隔离电压 ≤ 1500VDC）
- 对输出电压稳定度和输出纹波噪声要求不高
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
