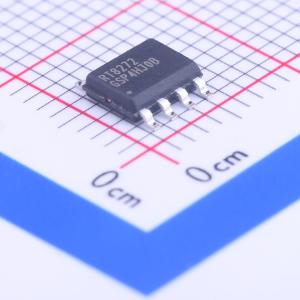

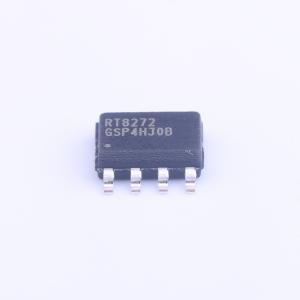

RT8272GSP
3A, 24V, 1.2MHz 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8272是一款高压降压转换器,支持输入电压范围从4.75V到24V,输出电流可达3A。具有可调输出电压范围0.92V至15V,固定1.2MHz开关频率,低关断电流25uA,内置高效率功率MOSFET。提供周期限流和热关断保护功能。适用于分布式电源系统、电池充电器、DSL调制解调器等应用。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8272GSP
- 商品编号
- C16079
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.428克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~24V | |
| 输出电压 | 920mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8272是一款高压降压转换器，可以支持4.75V至24V的输入电压范围，输出电流可达3A。电流模式工作提供了快速瞬态响应并简化了环路稳定。该芯片提供诸如逐周期电流限制和热关断保护等功能。在关断模式下，稳压器仅消耗25μA的供电电流。RT8272采用SOP-8（带裸露焊盘）表面贴装封装。
商品特性
- 宽工作输入电压范围：4.75V 至 24V
- 可调输出电压范围：0.92V 至 15V
- 输出电流高达3A
- 低关断电流：25μA
- 功率MOSFET：0.1Ω
- 高效率，最高可达95%
- 固定开关频率：1.2MHz
- 低ESR输出陶瓷电容稳定
- 过热保护
- 周期过流保护
- 符合RoHS标准且无卤素
应用领域
- 分布式电源系统
- 电池充电器
- ADSL调制解调器
- 线性稳压器的预稳压器
