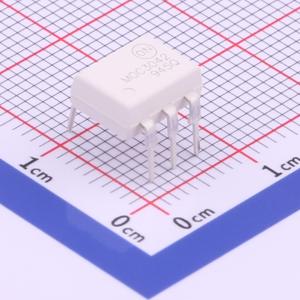

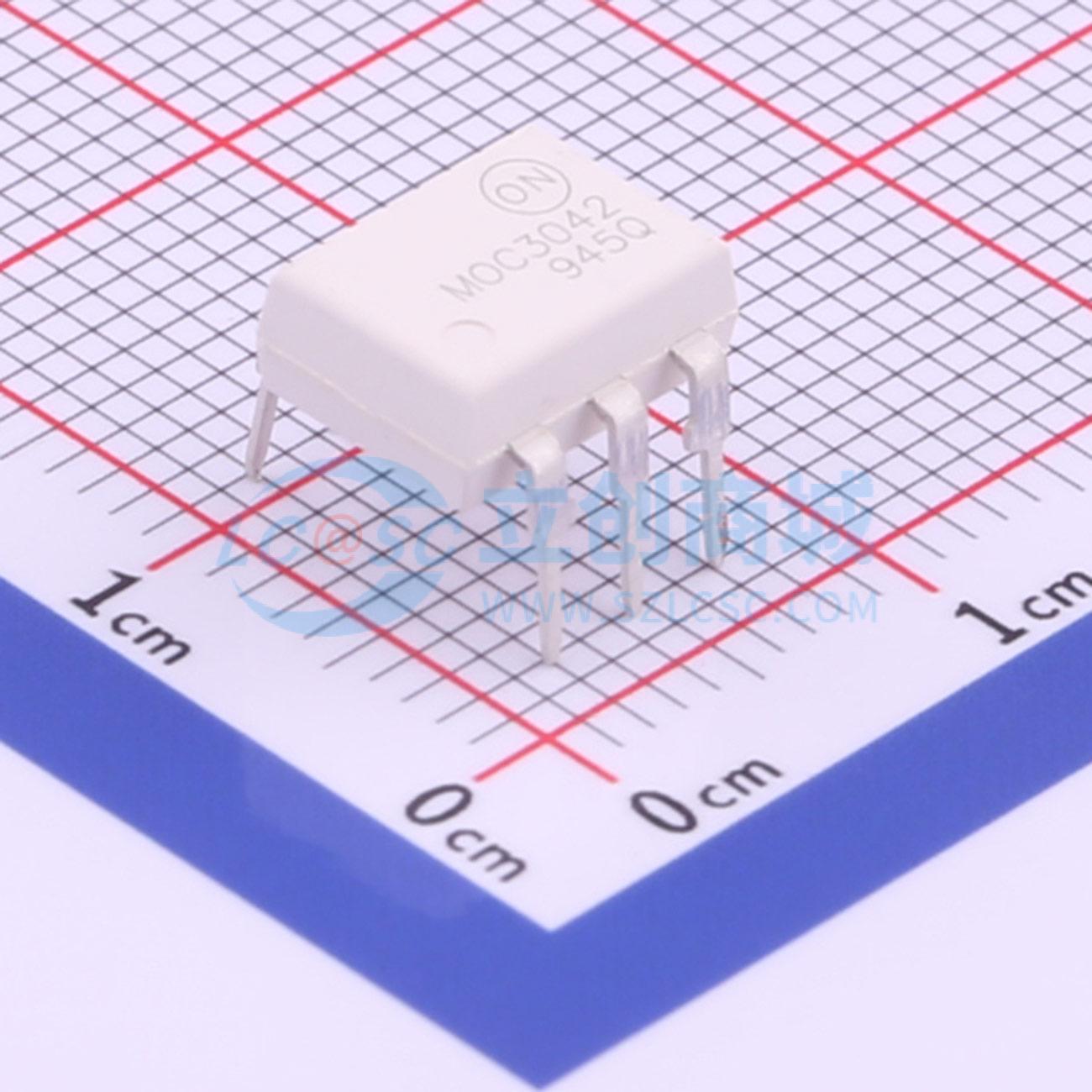

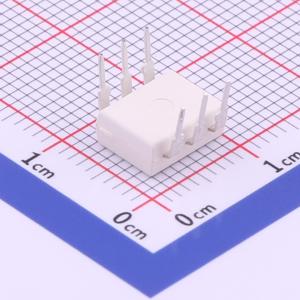

MOC3042M

双向可控硅有过零电路 1通道

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MOC303XM和MOC304XM器件包含AlGaAs红外线发光二极管，该二极管光学耦合至单片硅检测器，可执行电压过零检测双向三端双向可控硅开关驱动器的功能。
品牌名称: onsemi(安森美)
商品型号: MOC3042M
商品编号: C16037
商品封装: DIP-6
包装方式: 管装
商品毛重: 0.893克(g)

商品参数

商品概述

MOC303XM 和 MOC304XM 器件由一个 GaAs 红外发光二极管与单片硅检测器光耦合组成，该检测器执行零电压交叉双向可控硅驱动器的功能。它们被设计用于与115V交流电源线供电的设备（如电传打字机、CRT显示器、固态继电器、工业控制器、打印机、电机、螺线管和消费电器等）的逻辑系统接口中的可控硅配合使用。

商品特性

简化115 VAC电源的逻辑控制
零电压过零以最小化传导和辐射线路噪声
dv/dt为2000 V/典型值，1000 V/保证值
峰值阻断电压 -250 V，MOC306xM -400 V，MOC304xM
安全和监管认证 - UL1577，4,170 VACRMS持续1分钟 -DIN EN/IEC60747-5-5
这些是无铅设备

应用领域

电磁阀控制
照明控制
静态电源开关
交流电机驱动
温度控制
电磁接触器
交流电机启动器
固态继电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	有
	正向压降(Vf)	1.5V
	输出电流(It(rms))	-
	隔离电压(Vrms)	4.17kV
	正向电流	60mA

	属性	参数值
	负载电压	400V
	静态dv/dt	1000V/us
	通道数	1
	工作温度	-40℃~+85℃
	耗散功率(Pd)	250mW
	端子数	6
	浪涌电流	1A
