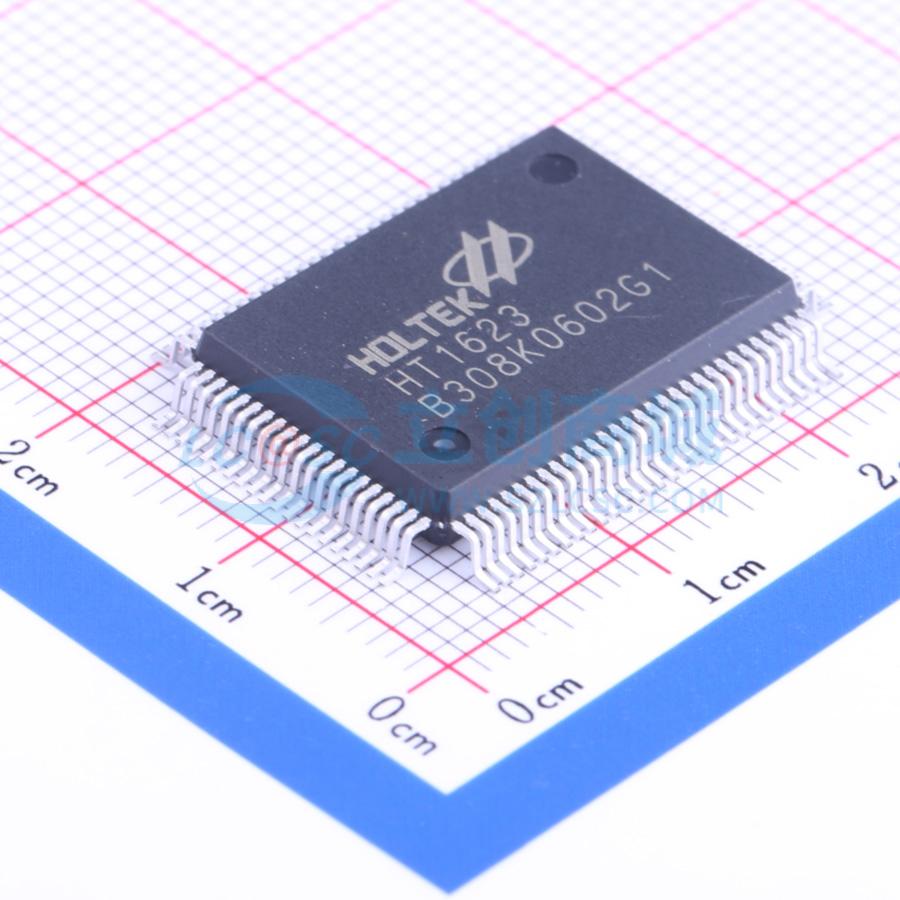

温馨提醒：图片仅供参考，商品以实物为准

HT1623

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RAM 映射 48×8 LCD 驱动控制 I/O，SPI接口此商品的规格书并没有例出QFP-100的封装，QFP-100的封装尺寸请看商品简介 HT1623是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为384点(48x8)。该芯片支持串行接口、蜂鸣器发声、看门狗定时器/时基定时器功能。
品牌名称: HOLTEK(合泰/盛群)
商品型号: HT1623
商品编号: C14125
商品封装: QFP-100(14x20)
包装方式: 托盘
商品毛重: 3.152克(g)

商品参数

商品概述

HT1623是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为384点(48×8)。该芯片支持串行接口、蜂鸣器发声、看门狗定时器/时基定时器功能。HT1623是一个内存映射多功能LCD控制器。该芯片的软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。HT1623连接至主控制器只需3条线。HT162X系列涵盖多种产品可满足不同应用需求。

商品特性

工作电压：2.7V ~ 5.2V
内建RC振荡器
外部32.768kHz晶体振荡器或32kHz频率源输入
1/4 Bias，1/8 Duty，64Hz帧频率
最大48×8显示模式，8COM×48SEG
内建电阻型Bias发生器
3线串行接口
8种时基/WDT选项
时基或WDT溢出输出
内部LCD显示RAM
读/写地址自动递增
2种蜂鸣器频率可选：2kHz/4kHz
省电命令可用于减少功耗
软件配置特性
数据模式和命令模式指令
3种数据访问模式
VLCD引脚调节LCD工作电压
封装类型：100-pin LQFP

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.7V~5.2V
	接口类型	3线串行接口
	占空比	1/8
	工作电流	150uA

	属性	参数值
	偏压	1/4
	工作温度	-25℃~+75℃
	显示配置(位)	48x8 bit
	频率	32kHz
	静态电流	1uA
