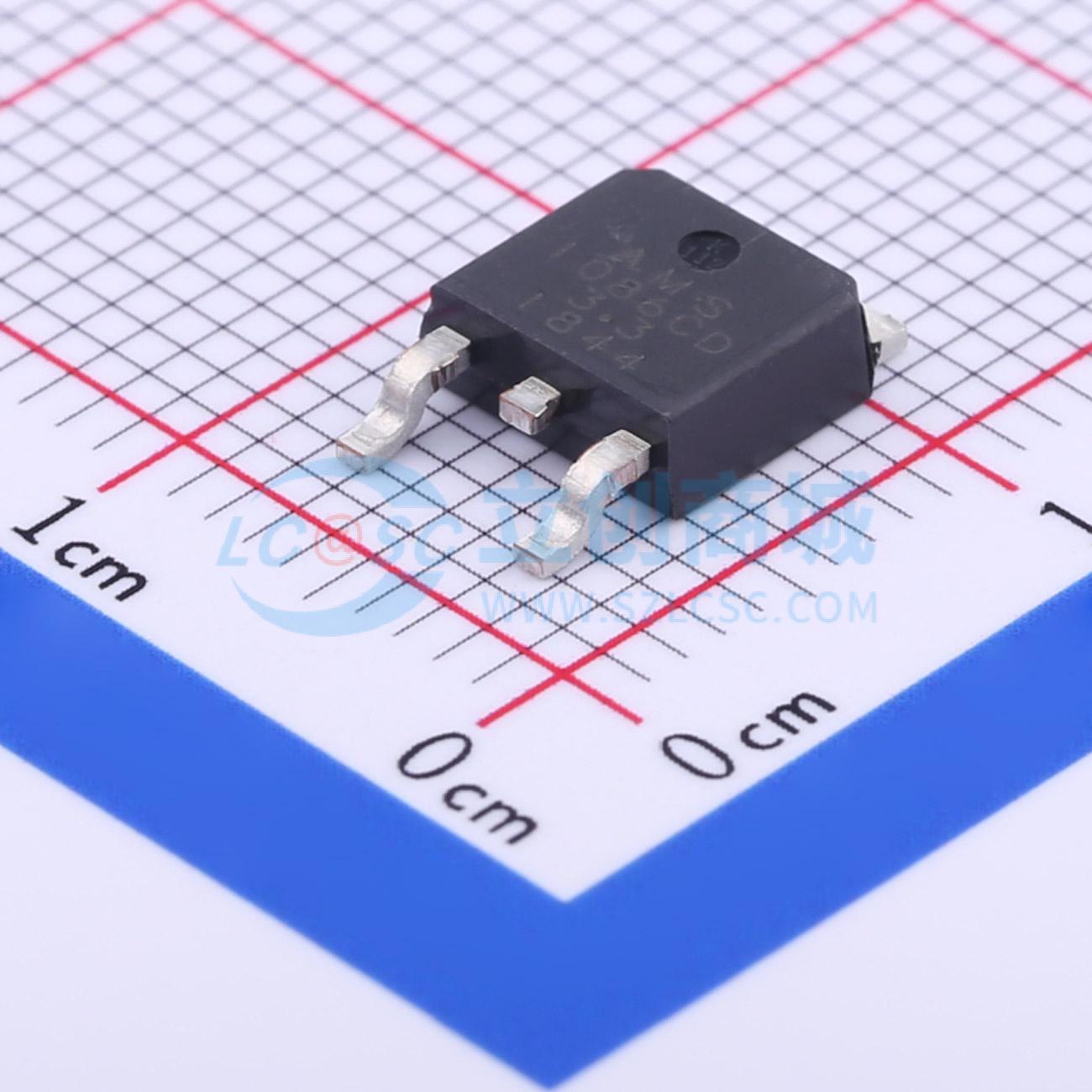

温馨提醒：图片仅供参考，商品以实物为准
AMS1086CD-3.3
输入15V 输出3.3V 1.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供 1.5A 输出电流，可低至 1V 输入输出压差下工作。设备的压降电压在最大输出电流时保证最大为 1.5V，在较低负载电流时会降低。片上微调将参考电压调整至 1%。电流限制也经过微调，可最大限度减少调节器和电源电路在过载条件下的压力。与旧的三端稳压器引脚兼容，提供 3 引脚 TO-220 封装、3 引脚 TO-263（塑料 DD）和 TO-252（D PAK）封装。
- 品牌名称
- AMS
- 商品型号
- AMS1086CD-3.3
- 商品编号
- C14241
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 1.5V@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | - | |
| 特性 | 短路保护；过热保护；过流保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AMS1086系列可调式和固定式电压调节器旨在提供1.5A输出电流，并能在低至1V的输入输出压差下工作。该器件在最大输出电流时的压降电压保证最大为1.5V，在较低负载电流时会降低。 片上微调可将参考电压调整至1%。限流功能也经过微调，可最大程度降低调节器和电源电路在过载条件下的压力。 AMS1086器件与旧款三端调节器引脚兼容，提供3引脚TO - 220封装、3引脚TO - 263（塑料DD）和TO - 252（D PAK）封装。
商品特性
- 三端可调或固定电压：1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、3.5V和5.0V
- 输出电流1.5A
- 可低至1V压降工作
- 线性调整率：0.015%
- 负载调整率：0.1%
- 提供TO - 220、TO - 263和TO - 252封装
应用领域
- 高效线性调节器
- 开关电源后置调节器
- 微处理器电源
- 电池充电器
- 恒流调节器
- 笔记本电脑/个人电脑电源
- 便携式仪器
