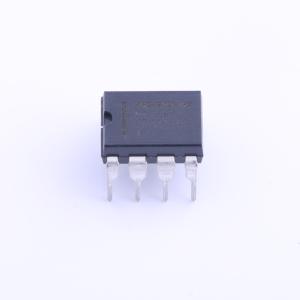

ICL7662CPA+

描述: CMOS、电压变换器、无电感反向器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: ICL7662CPA+
商品编号: C14340
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.92克(g)

商品参数

商品概述

ICL7662/Si7661是一款单片电荷泵电压反相器，可将+4.5V至+20V范围内的正电压转换为对应的-4.5V至-20V负电压。ICL7662/Si7661将低静态电流与高效率相结合，性能远超以往的电荷泵电压反相器。ICL7662/Si7661片上集成了振荡器、控制电路和4个功率MOS开关，仅需两个低成本电容作为外部元件。

商品特性

输入电源电压+4.5V至±20V，输出电压-4.5V至-20V
级联电压倍增（Vout=-n×V+）
典型开路转换效率达99.7%
仅需2个外部电容
引脚与ICL7660兼容

应用领域

低成本负电源
数据采集系统
为运算放大器及其他线性电路提供高达-20V的电压
电源分配器，Vout = Vs/2
RS - 232电源

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~20V
	输出电阻	100Ω
	能量效率	96%
	开关频率	5kHz

	属性	参数值
	工作温度	0℃~+70℃
	功能类型	反相
	输出电压(Vout)	-20V~-4.5V
	输出电流(Iout)	20mA
