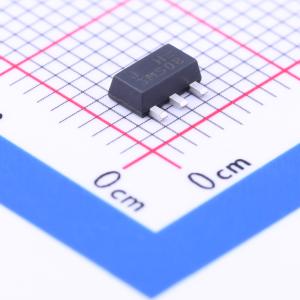

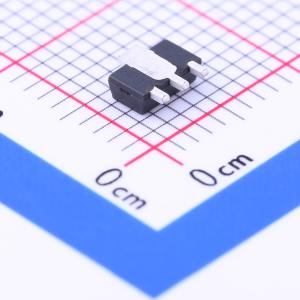

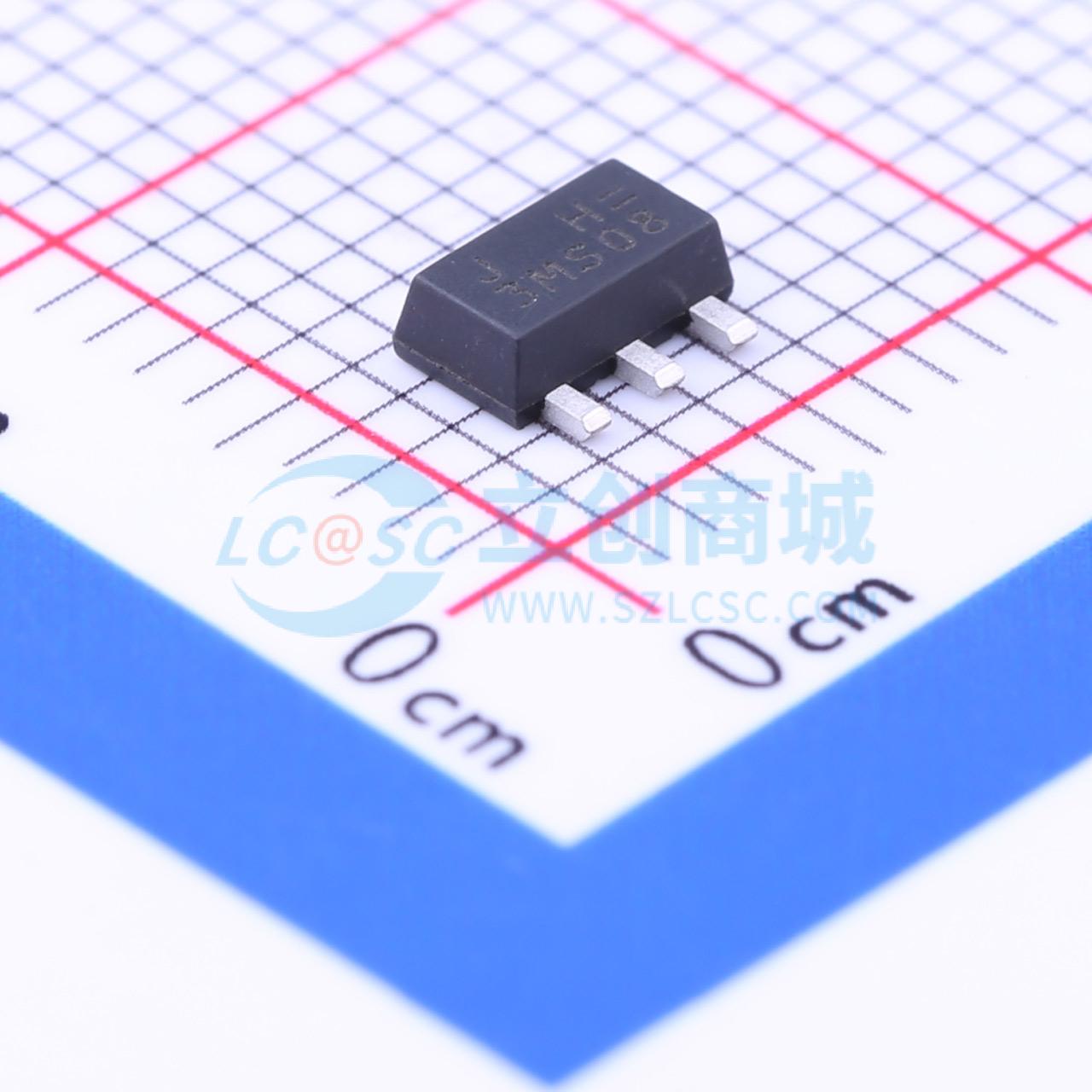

RT9166A-12GXL

输入5.5V 输出1.2V~1.2V 600mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS 低压差稳压器针对超快速瞬态响应进行了优化。该器件能够分别提供 300mA 或 600mA 的输出电流，压差电压分别为 230mV 或 580mV。针对 CD/DVD-ROM、CD/RW 或无线通信电源应用进行了优化。使用低至 1μF 的输出电容即可保持稳定。其他特点包括超低压差电压、高输出精度、限流保护和高纹波抑制比。器件提供 1.2V 至 4.5V 的固定输出电压范围，每步 0.1V。采用 3 引脚 SOT-23、SOT-89、SOT-223、TO-92 和 TO-252 封装。
品牌名称: RICHTEK(立锜)
商品型号: RT9166A-12GXL
商品编号: C14451
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.143克(g)

商品参数

商品概述

RT9166/A系列是针对超快速瞬态响应进行优化的CMOS低压差稳压器。这些器件能够分别以230mV或580mV的压差提供300mA或600mA的输出电流。 RT9166/A系列针对CD/DVD-ROM、CD/RW或无线通信电源应用进行了优化。RT9166/A稳压器在输出电容低至1μF时仍能保持稳定。其他特性包括超低压差、高输出精度、限流保护和高纹波抑制比。这些器件提供固定输出电压，范围为1.2V至4.5V，每步0.1V。RT9166/A稳压器采用3引脚SOT - 23、SOT - 89、SOT - 223、TO - 92和TO - 252封装。

商品特性

低静态电流（典型值220μA）
保证300/600mA输出电流
低压差：300/600mA时为230/580mV
宽工作电压范围：3V至5.5V
超快速瞬态响应
严格的负载和线性调整率
限流保护
热关断保护
仅需低ESR陶瓷电容即可保持稳定
可定制电压
符合RoHS标准且100%无铅（Pb）

应用领域

CD/DVD-ROM、CD/RW
无线局域网卡/键盘/鼠标
电池供电设备
XDSL路由器
PCMCIA卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	压差	580mV@(600mA)
	静态电流(Iq)	220uA
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	600mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)
