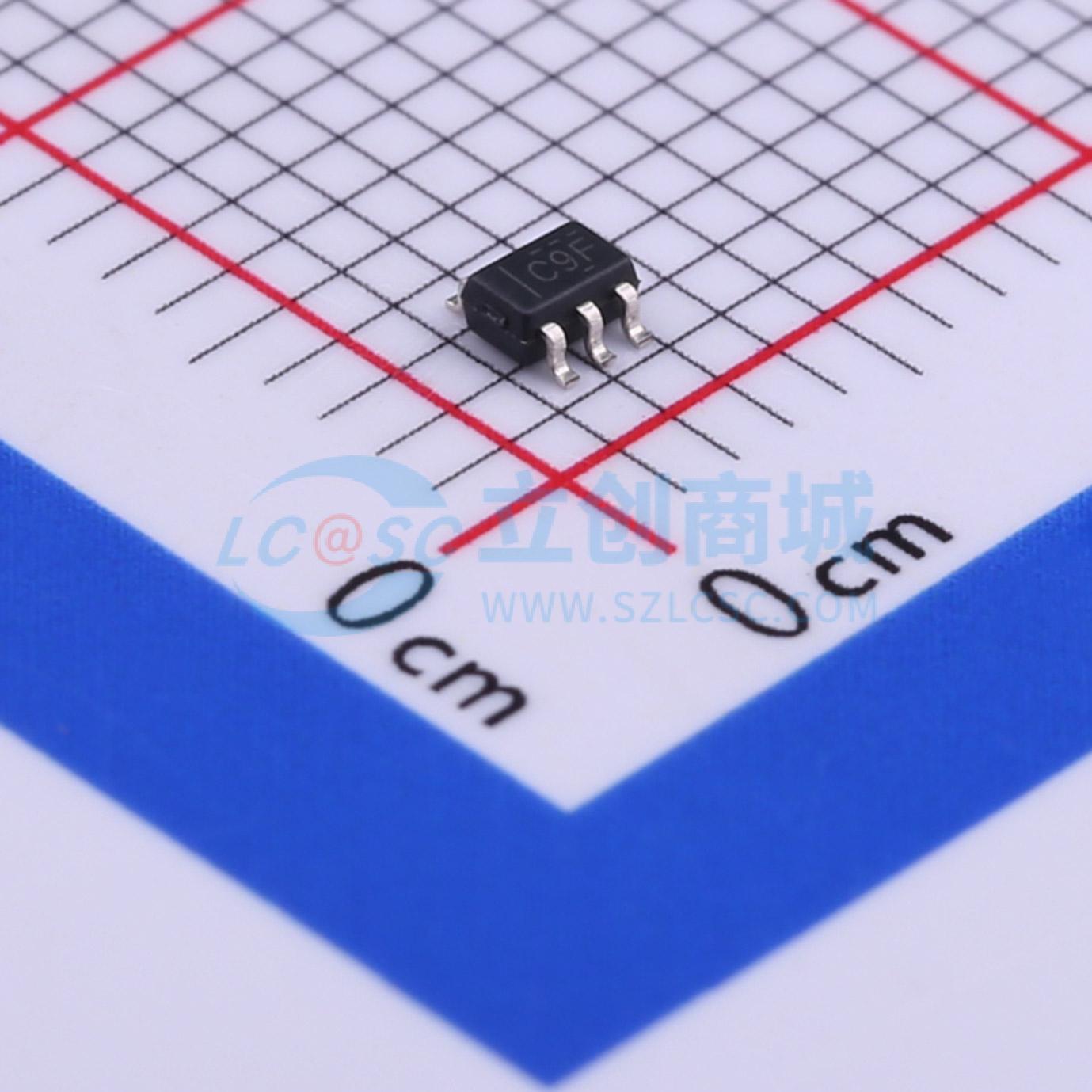

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G34DCKR
双缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G34 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G34DCKR
- 商品编号
- C14461
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
本产品是双缓冲门电路，正逻辑下实现Y = A的布尔功能，工作电源电压范围为1.65V~5.5V，支持部分掉电模式应用，部分掉电工作时，关断输出电路可防止电流回流损坏器件。
商品特性
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4.1ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V条件下输出驱动电流为±24mA
- Vcc=3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
- Vcc=3.3V、环境温度25℃时，典型输出高电平下冲VOHV大于2V
- Ioff电路支持部分掉电模式工作
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准：人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 提供NanoFree等多种封装可选，NanoFree封装技术将裸片作为封装本体
