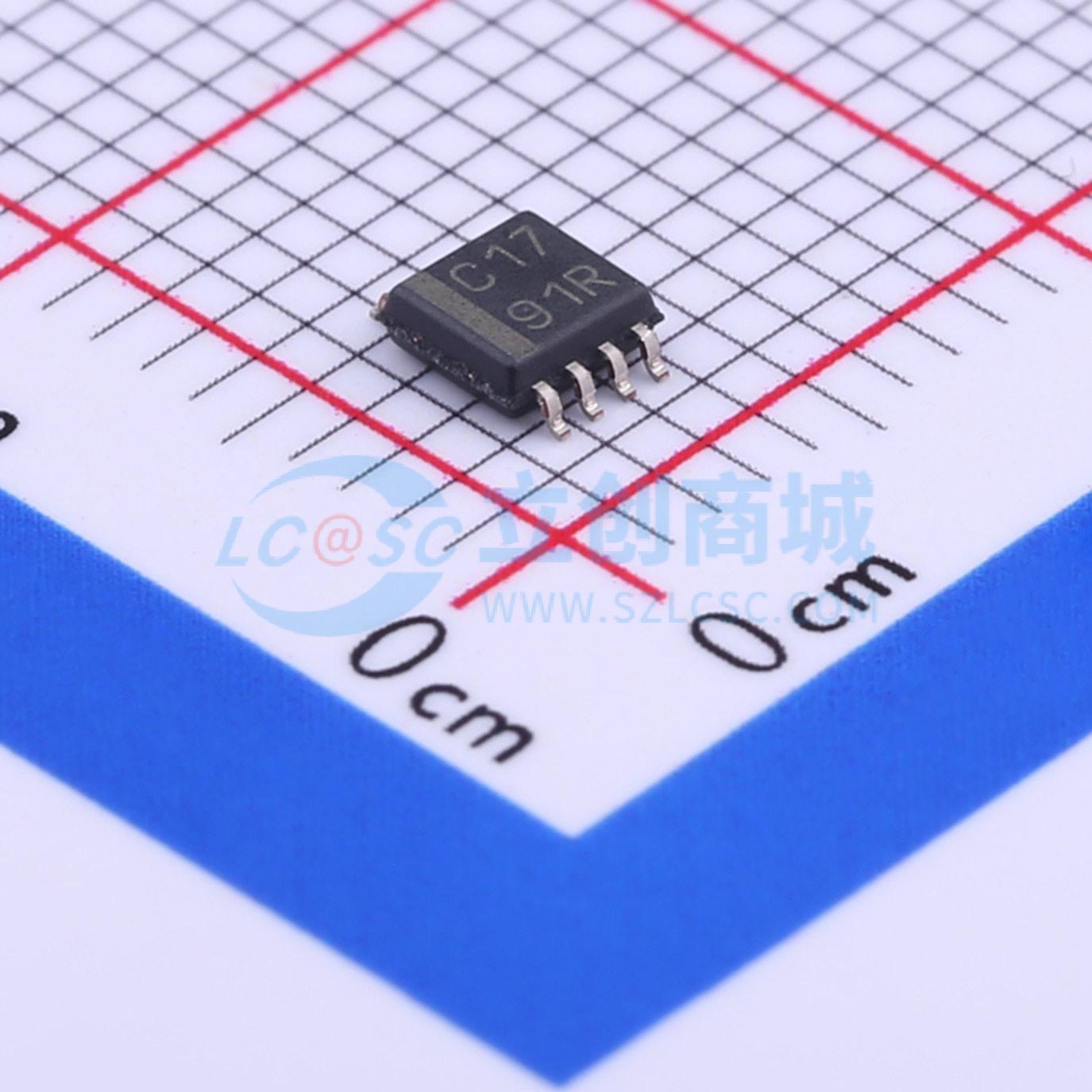

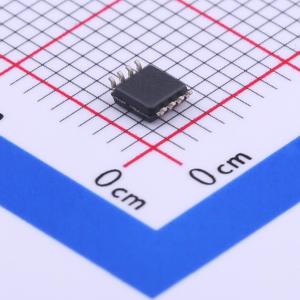

SN74LVC3G17DCTR
三路施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC3G17 具有施密特触发输入的 3 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G17DCTR
- 商品编号
- C18213
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.087833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 3 | |
| 每个元件位数 | 3 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
这是一款三路施密特触发缓冲器，工作电源电压范围为1.65V~5.5V，内部包含三个独立缓冲器，实现Y=A的布尔逻辑功能；由于施密特作用，该器件对正向和负向输入信号可设置不同的输入阈值；该器件针对部分掉电应用做了完整规范设计，Ioff电路可在器件掉电时禁用输出，防止损坏器件的反向电流。
商品特性
- 支持NanoFree封装工艺
- 支持5V电源电压工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为5.4ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- 3.3V、25℃条件下，典型输出接地反弹VOLP小于0.8V
- 3.3V、25℃条件下，典型输出VOH下冲大于2V
- Ioff支持部分掉电模式运行
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准
- ESD防护等级：人体模型2000V，机器模型200V，充电器件模型1000V
