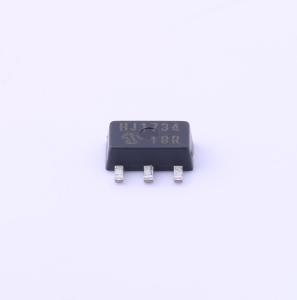

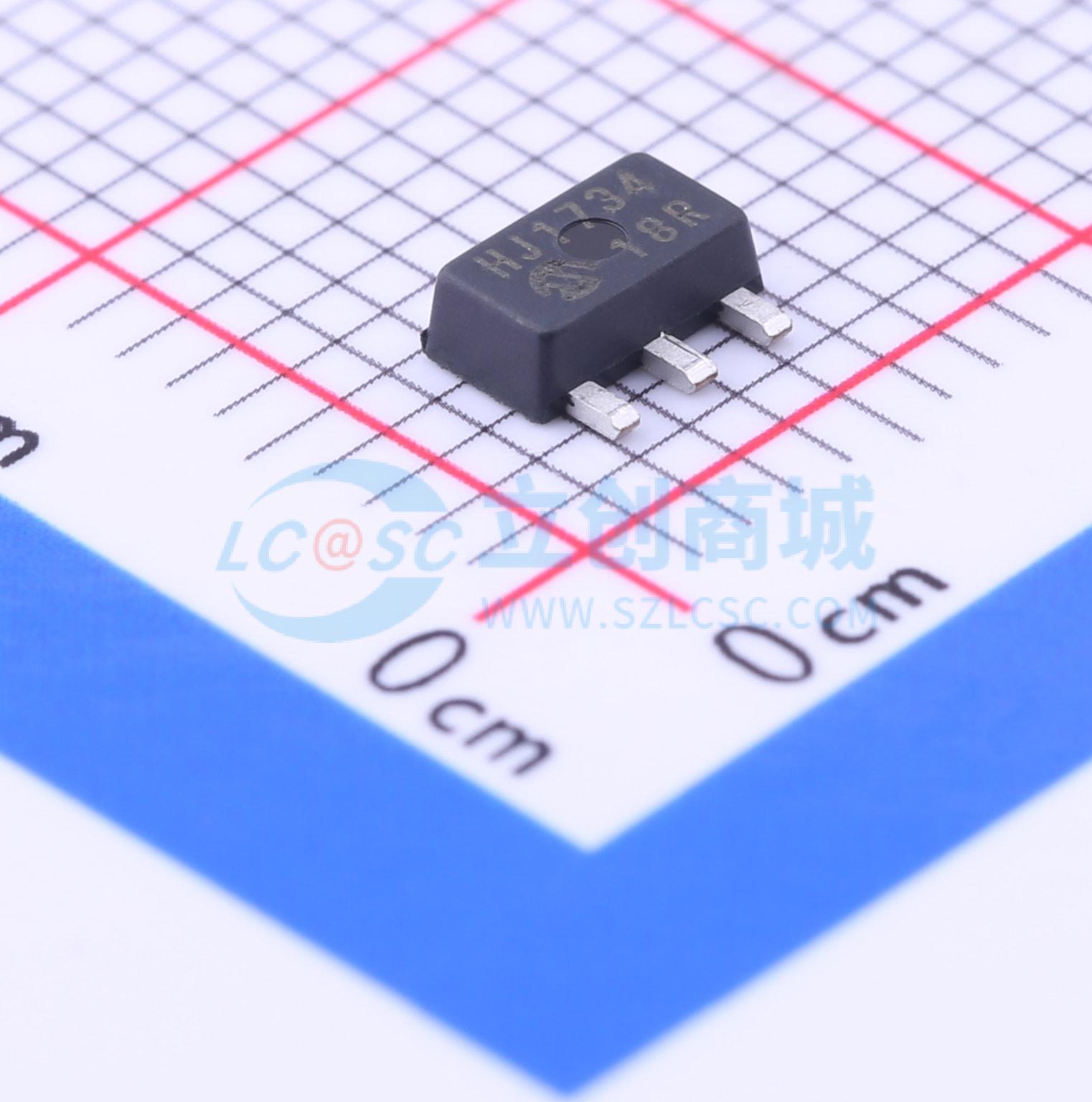

MCP1702T-5002E/MB
输入13.2V 输出5V 250mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP1702 是一系列 CMOS 低压差（LDO）稳压器，可提供高达 250 mA 的电流，而静态电流仅为 2.0 μA（典型值）。其输入工作范围为 2.7V 至 13.2V，使其成为两节至六节原电池供电应用、9V 碱性电池以及一节或两节锂离子电池供电应用的理想选择。MCP1702 仅需 625 mV（典型值）的输入输出电压差（V_OUT = 2.8V）即可提供 250 mA 的电流
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP1702T-5002E/MB
- 商品编号
- C18299
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 13.2V | |
| 输出电压 | 5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 44dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 330mV@(250mA) | |
| 静态电流(Iq) | 2uA | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
这是一系列CMOS低压差（LDO）电压调节器，能够提供高达250 mA的电流，而静态电流仅为2.0 μA（典型值）。输入工作电压范围为2.7V至13.2V，使其成为两节至六节原电池供电应用、9V碱性电池以及单节或两节锂离子电池供电应用的理想选择。 该调节器在输入输出电压差仅为625 mV（典型值，V_OUT = 2.8V）的情况下，能够提供250 mA的电流。在+25℃时，输出电压容差典型值为±0.4%，在-40℃至+125℃的工作结温范围内，最大容差为±3%。在+25℃时，线性调整率典型值为±0.1%。 输出电压范围为1.2V至5.0V。仅使用1 μF的输出电容时，LDO输出即可保持稳定。输入和输出端可使用陶瓷、钽或铝电解电容器。过流限制和过温关断功能为各种应用提供了可靠的解决方案。 封装选项包括SOT - 23A、SOT - 89 - 3和TO - 92。
商品特性
- 2.0 μA静态电流（典型值）
- 输入工作电压范围：2.7V至13.2V
- 输出电压≥2.5V时，输出电流为250 mA
- 输出电压<2.5V时，输出电流为200 mA
- 低压差（LDO）电压 - 250 mA时典型值为625 mV（V_OUT = 2.8V）
- 典型输出电压容差为0.4%
- 标准输出电压选项： - 1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V
- 输出电压范围为1.2V至5.5V，以0.1V递增（可根据要求提供50 mV递增）
- 使用1.0 μF至22 μF输出电容时保持稳定
- 短路保护
- 过温保护
应用领域
- 电池供电设备
- 电池供电报警电路
- 烟雾探测器
- 二氧化碳探测器
- 寻呼机和手机
- 智能电池组
- 低静态电流电压基准
- 个人数字助理（PDA）
- 数码相机
- 微控制器电源
- 太阳能供电仪器
- 消费产品
- 电池供电数据记录器
