商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 2 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述

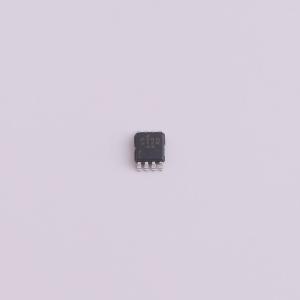

SN74LVC2T45是一款双位同相总线收发器，采用两个独立可配置电源轨，A端口可跟踪VCCA，VCCA支持1.65V~5.5V电源电压，B端口可跟踪VCCB，VCCB支持1.65V~5.5V电源电压，可实现1.8V、2.5V、3.3V和5V任意电压节点之间的通用低压双向电平转换，适用于两条数据总线之间的异步通信。方向控制输入可激活B端口输出或A端口输出，激活B端口输出时从A总线向B总线传输数据，激活A端口输出时从B总线向A总线传输数据，DIR输入电路由VCCA供电，A、B端口的输入电路始终处于激活状态，针对部分掉电应用做了完整规范设计。
商品特性
- 支持全可配置双轨设计，每个端口可在1.65V~5.5V完整电源范围内工作
- 具备VCC隔离特性，任意一个VCC输入接地时，两个端口均处于高阻抗状态
- DIR输入电路以VCCA为参考
- 低功耗，最大ICC为10μA
- 3.3V工作条件下输出驱动为±24mA
- Ioff架构支持部分掉电模式工作，掉电时关断输出，可防止有害电流回流损坏器件
- 不同电平转换场景对应不同最大数据速率：3.3V~5V转换最高420Mbps，转换至3.3V最高210Mbps，转换至2.5V最高140Mbps，转换至1.8V最高75Mbps
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能满足JESD 22标准要求，人体模型可达4000V，机器模型可达200V，充电器件模型可达1000V
- 提供NanoFree封装，该封装将裸片作为封装本体
- 未使用的数据输入需接至VCCI或GND即可保证器件正常工作
应用领域
- 不同电压节点之间的低压双向电平转换
- 两条数据总线之间的异步通信
