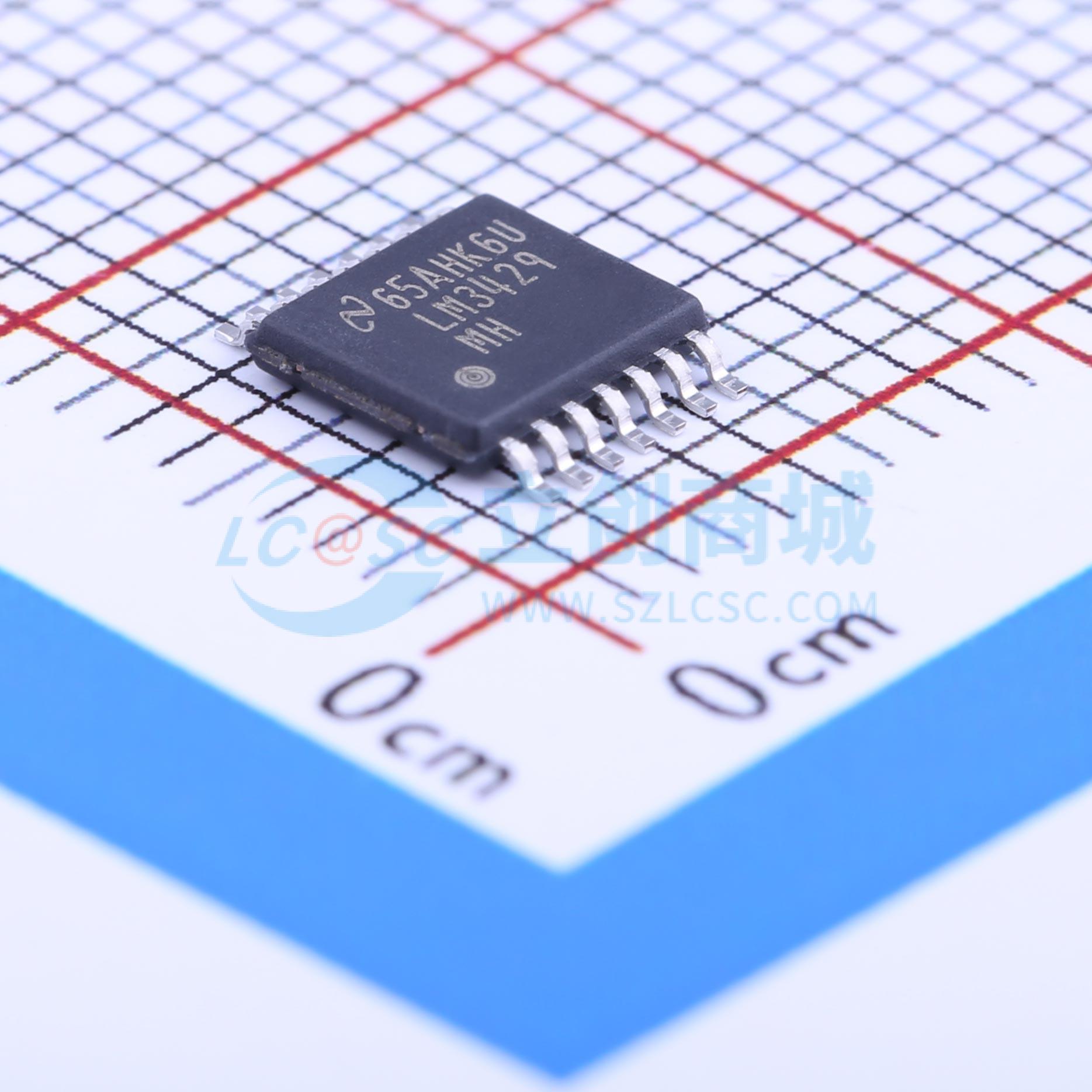

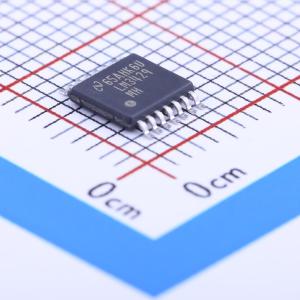

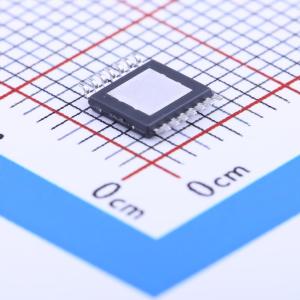

LM3429MH/NOPB

用于恒流 LED 驱动器的 N 沟道控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3429 适用于恒流 LED 驱动器的简易 N 沟道控制器
品牌名称: TI(德州仪器)
商品型号: LM3429MH/NOPB
商品编号: C15769
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压；SEPIC；降压-升压；降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置

商品概述

LM3429-Q1 符合 AEC-Q100 一级汽车应用标准。其 V_IN 范围为 4.5 V 至 75 V，并具有可调电流检测电压，支持高边电流检测。该控制器包括一个 2-Ω、1-A 峰值 MosFET 栅极驱动器、输入欠压保护、过压保护、PWM 调光、模拟调光、逐周期电流限制、可编程开关频率和热关断功能。它采用低剖面 14 引脚 HTSSOP 封装。

LM3429 是一款多功能高压 N 沟道 MosFET 控制器，适用于 LED 驱动器，可在降压、升压、降升压和 SEPIC 拓扑中配置。其宽输入电压范围（75V）使其适用于各种应用。可调高边电流检测电压允许对 LED 电流进行精确调节，以实现最高效率。LM3429 使用预测关闭时间（PRO）控制，结合峰值电流模式控制和预测关闭定时器，简化了环路补偿设计，同时提供固有的输入电压前馈补偿。

LM3429 包括一个工作在 4.5 V 至 75 V 宽输入范围内的高压启动稳压器。内部 PWM 控制器设计用于高达 2 MHz 的可调开关频率，从而实现紧凑的解决方案。其他特性包括模拟调光、PWM 调光、过压保护、欠压锁定、逐周期电流限制和热关断。

商品特性

AEC-Q100 一级认证，适用于汽车应用
V_IN 范围从 4.5V 至 75V
可调电流检测电压
高边电流检测
2Ω、1A 峰值 MOSFET 栅极驱动器
输入欠压保护
过压保护
PWM 调光
模拟调光
周期电流限制
可编程开关频率
低剖面 14 引脚 HTSSOP 封装
热关断

应用领域

LED驱动器 - 降压(Buck)、升压(Boost)、升降压(Buck-Boost)、SEPIC
室内和室外SSL（固态照明）
普通照明
恒流调节器

优惠活动

购买数量

(94个/管，最小起订量 1 个)

个

起订量：1 个94个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~75V
	开关频率	2MHz
	通道数	1
	调光	PWM；模拟
