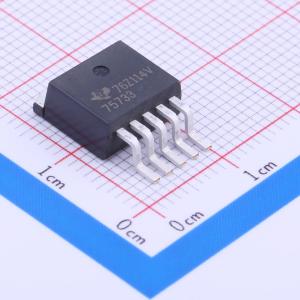

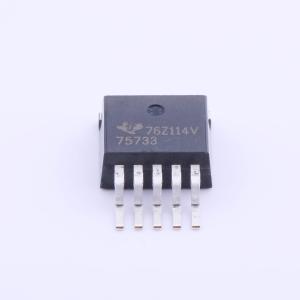

温馨提醒：图片仅供参考，商品以实物为准
TPS75733KTTR
3.3V 3A 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS757 快速瞬态响应 3A 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS75733KTTR
- 商品编号
- C10509
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 150mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 125uA | |
| 噪声 | 0.35uVrms | |
| 功能特性 | 热关断；工作状态指示；使能控制；输入欠压保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPS757xx系列是3A低压差（LDO）稳压器，包含四种固定电压输出型号和一种可调电压输出型号，可提供3A输出电流，能够完成电压转换。
商品特性
- 提供1.5V、1.8V、2.5V、3.3V固定输出版本和可调输出版本
- 仅固定输出版本带有开漏电源良好（PG）状态输出
- TPS75733在输出电流3A时，压差典型值为150mV
- 静态电流典型值低至125μA
- 具备快速瞬态响应能力，可应对大负载电流变化
- 固定输出版本在规定条件下输出电压容差为3%，在全输入、全负载、全温度范围内输出电压最大容差为3%
- 提供5引脚TO−220和TO−263表面贴装封装
- 具备热关断保护功能
- 满负载时静态电流为125μA，器件禁用时静态电流可降至1μA以下
- 采用PMOS导通元件，压差低且与输出电流成正比，静态电流低且不随输出负载变化
- 使能引脚接低电平电压时器件启用，接高电平时器件关断进入睡眠模式
- 电源良好引脚为低电平有效开漏输出，当输出电压达到稳压值的约91%时变为低阻抗状态，输出电压降至稳压值的约89%以下时变为高阻抗状态，需要外接上拉电阻
- 可调输出版本输出电压可在1.22V~5V范围内编程，带隙电压典型值为1.22V，可通过外接电阻分压设置输出电压
- 可调输出版本的反馈引脚FB连线应尽可能短，需优化布线以降低噪声拾取，不建议在FB引脚与输出端之间添加RC网络滤波，避免导致稳压器振荡
- 输入电压范围为-0.3V~6V，使能引脚电压范围为-0.3V~6V，固定版本最大电源良好引脚电压为6V，输出电压最大为5.5V
- 峰值输出电流由内部限制
- 工作结温范围为-40℃~150℃，存储温度范围为-65℃~150℃
- ESD等级：HBM 2kV，CDM 500V
应用领域
- 电池供电系统
- 需要电压转换的电子系统
- 上电复位电路
- 低电量指示电路
