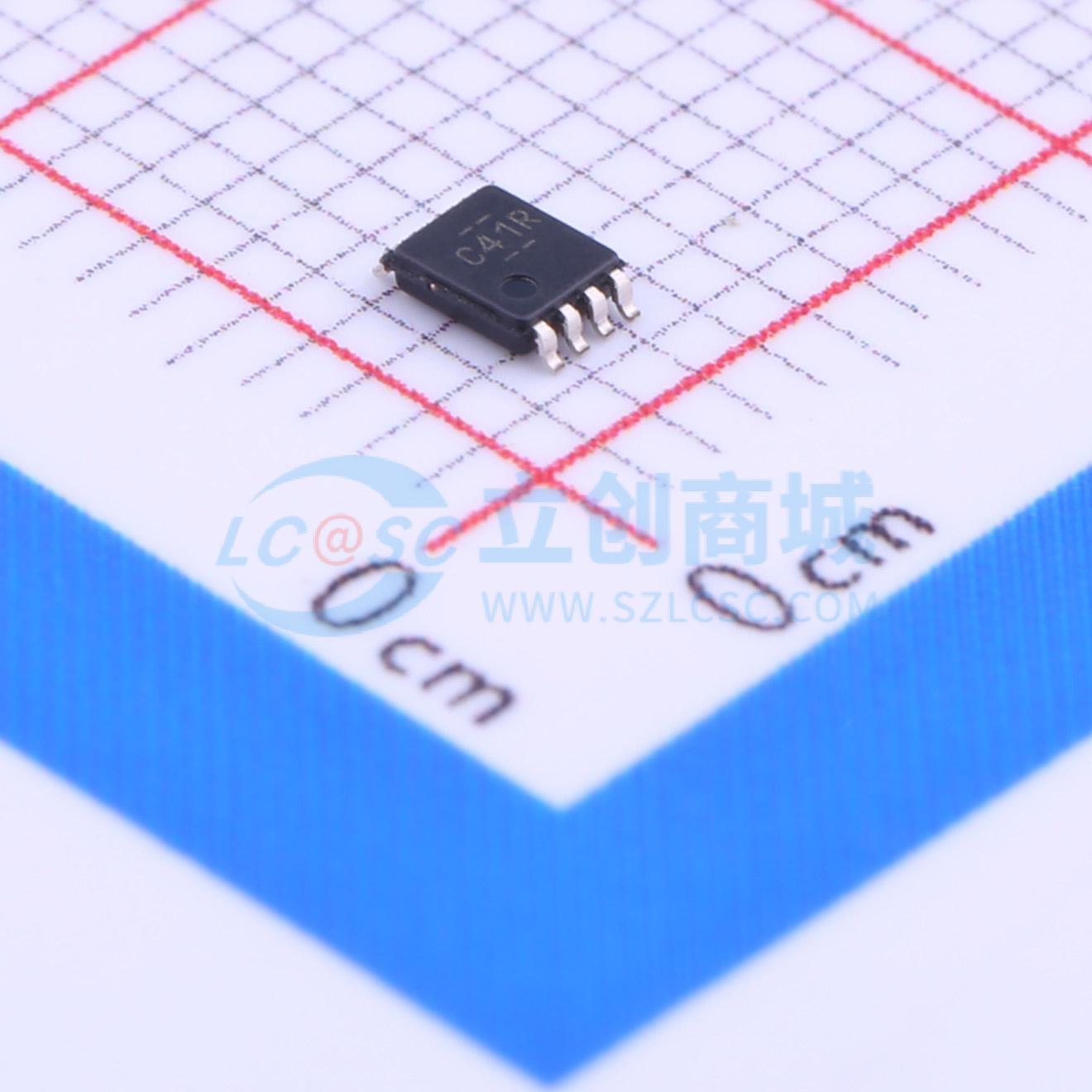

SN74LVC2G241DCUR

三态输出，双路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G241 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G241DCUR
商品编号: C10430
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

本产品是SN74LVC2G241双缓冲器/线路驱动器，设计用于1.65V~5.5V VCC工作场景，可提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能与集成密度。该器件内部包含两个带独立输出使能输入的1位线路驱动器；NanoStar和NanoFree封装技术将裸片作为封装。当一组使能为低另一组为高时，数据从A输入端传输至Y输出端；当一组使能为高另一组为低时，输出处于高阻态。为在上电或断电过程中保证高阻态，反相输出使能端需通过上拉电阻接VCC，输出使能端需通过下拉电阻接GND，电阻最小值由驱动器的吸流或拉流能力决定。器件完全支持部分掉电应用，断电时输出电路禁用，可防止破坏性电流回流损坏器件。未使用的输入必须接VCC或GND以保证器件正常工作。

商品特性

提供NanoStar、NanoFree、DCT、DCU、YEA、YEP、YZA、YZP多种封装
支持5V VCC工作，电源电压可覆盖1.65V~5.5V
输入可承受最高5.5V电压
3.3V工作条件下，最大传输延迟tpd为4.1ns
低功耗，最大ICC为10μA
3.3V工作条件下，输出驱动能力为±24mA
VCC=3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、环境温度25℃时，典型输出VOH下冲VOHV大于2V
Ioff支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，可承受2000V人体模型、200V机器模型、1000V充电器件模型放电
最大额定值：电源电压范围-0.5V~6.5V，输入电压范围-0.5V~6.5V，高阻或掉电状态输出电压范围-0.5V~6.5V，高低态输出电压范围-0.5V~VCC+0.5V
输入钳位电流最大值-50mA，输出钳位电流最大值-50mA，连续输出电流±50mA，VCC或GND连续电流±100mA
DCT封装热阻θJA为220℃/W

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器与发送器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	4.1ns@3.3V,50pF
	功能特性	掉电隔离；输出使能
