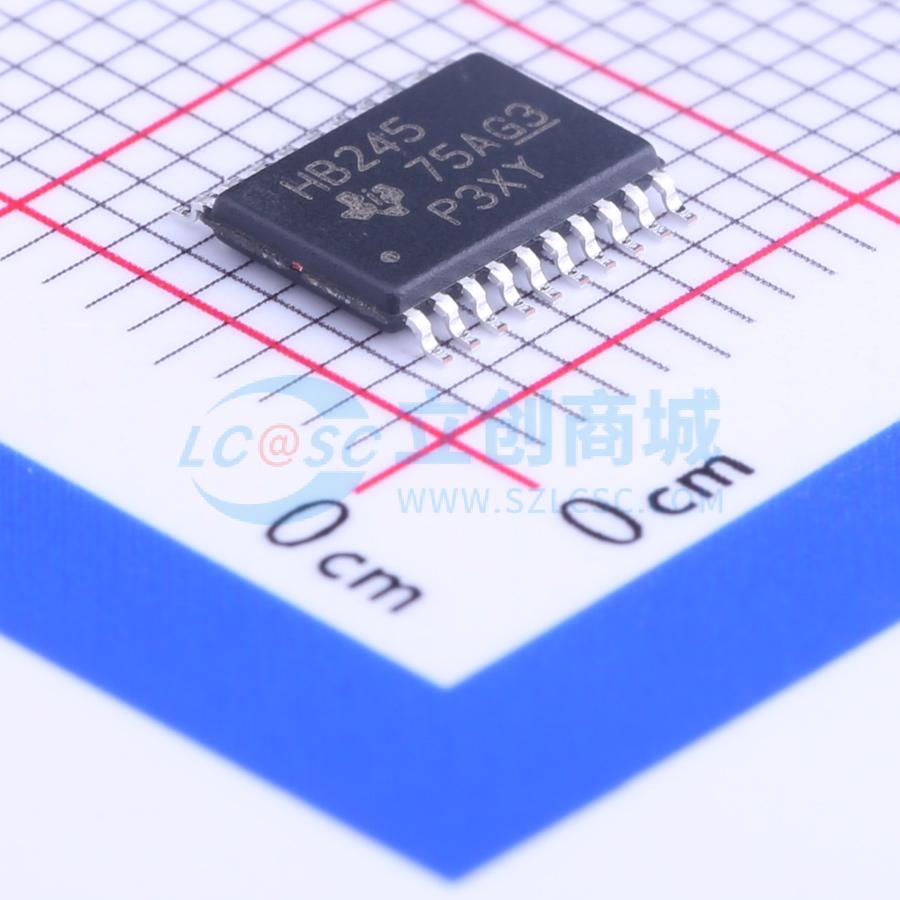

SN74AHCT245PWR

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT245 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT245PWR
商品编号: C10910
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

该产品为八总线收发器，设计用于数据总线之间的异步双向通信，控制功能的实现可最大程度减少外部时序要求。器件可根据方向控制DIR输入的逻辑电平，允许数据从A总线传输到B总线，或从B总线传输到A总线，可使用输出使能OE输入禁用器件，使总线实现有效隔离。为确保上电或掉电期间保持高阻抗状态，OE需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌流能力决定，产品包含SN54AHCT245、SN74AHCT245两个系列，提供多种封装规格。

商品特性

输入兼容TTL电压
闭锁性能超过250mA，符合JESD 17标准
ESD防护符合JESD 22标准，人体模型等级2000V，机器模型等级200V，带电器件模型等级1000V
最大额定值：电源电压范围-0.5V~7V，控制输入电压范围-0.5V~7V，输入输出电压范围-0.5V~VCC+0.5V，控制输入钳流(VI<0)-20mA，输入输出钳流±20mA，连续输出电流±25mA，VCC或GND连续电流±75mA，存储温度范围-65℃~150℃
不同封装热阻抗参数：DB封装70℃/W，DGV封装92℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W，RGY封装37℃/W
器件所有未使用的输入必须连接至VCC或GND，才能保证器件正常工作
带裸露散热焊盘的封装可直接连接外部散热片，也可焊接至印刷电路板，可将PCB作为散热片使用，可通过散热过孔提升散热性能

应用领域

数据总线之间的异步双向通信场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	9.5ns@5V,50pF
	功能特性	输出使能
