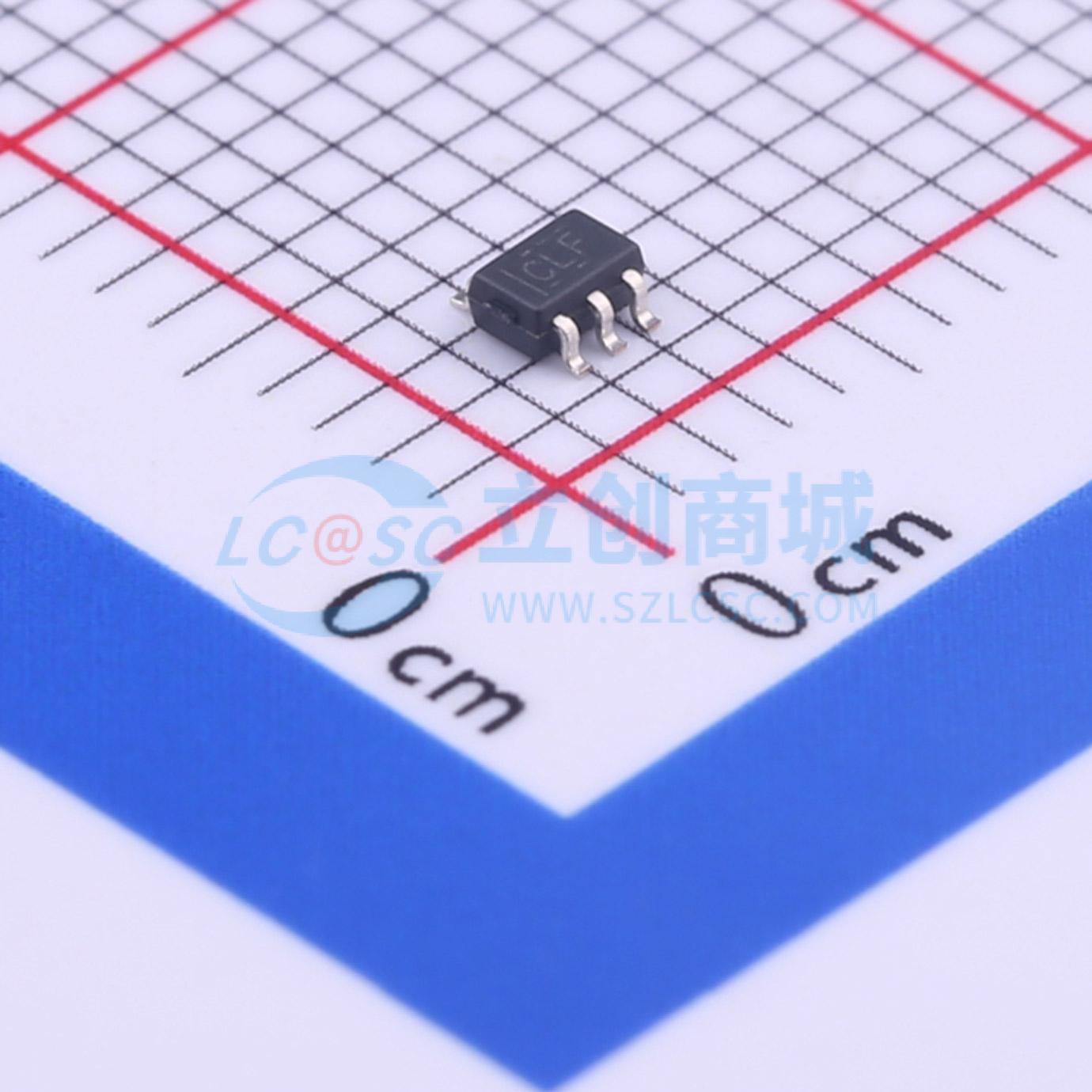

温馨提醒：图片仅供参考，商品以实物为准

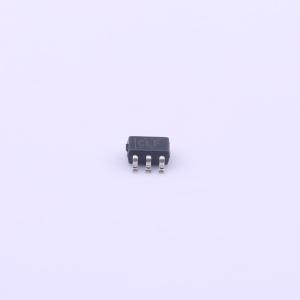

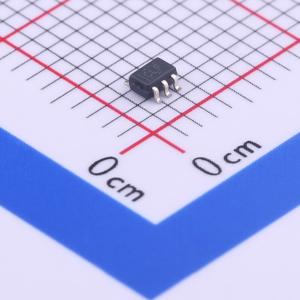

SN74LVC1G57DCKR
可配置多功能门电路
- 描述
- SN74LVC1G57 可配置多功能门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G57DCKR
- 商品编号
- C7841
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 6.3ns@3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
这是一款可配置多功能门电路，型号为SN74LVC1G57，工作VCC电压范围为1.65V~5.5V。该器件具备可配置的多种逻辑功能，输出状态由3位输入的8种组合模式决定，用户可选择与、或、与非、或非、异或非、反相器、同相器等逻辑功能，所有输入可连接至VCC或GND。该器件作为独立门电路工作，由于具备施密特特性，对正沿信号和负沿信号可具有不同的输入阈值，可采用裸片作为封装的封装形式。该器件针对部分掉电应用完成完整规范设计，Ioff电路可在器件掉电时禁用输出，防止损坏器件的反向电流流过器件。未使用的输入必须连接至VCC或GND才能保证器件正常工作，器件内置有限的ESD保护，存储或操作过程中需要采取防静电措施，避免MOS门被静电损坏。
商品特性
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为6.3ns
- 支持向下电平转换至VCC
- 低功耗，最大ICC为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持带电插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型测试可达2000V，机器模型测试可达200V，带电器件模型测试可达1000V
- 提供多种封装选项
