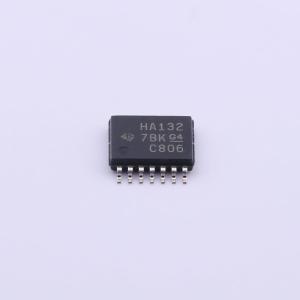

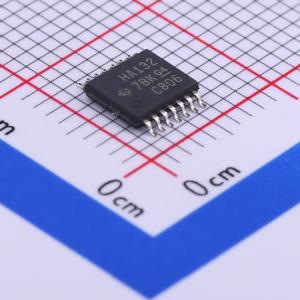

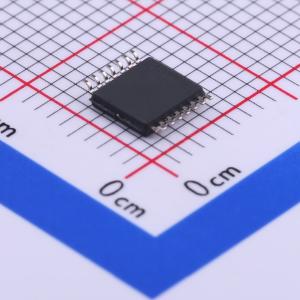

SN74AHC132PWR
带施密特触发器输入的四路正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC132 具有施密特触发输入的 4 通道、4 输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC132PWR
- 商品编号
- C8155
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 9.7ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
AHC132是四路正与非门器件，设计用于2V至5.5V Vcc工作环境，采用正逻辑，可实现布尔功能Y = 非(A·非B) 或 Y = 非A + 非B。每个电路都可作为与非门工作，因具备施密特特性，对于上升沿和下降沿信号具备不同的输入阈值电平，器件经温度补偿，即使输入斜率极慢也可正常触发，输出无抖动的干净信号。
商品特性
- 工作电压范围为2V~5.5V
- 支持输入斜率极慢的信号工作
- 具备温度补偿阈值电平
- 抗干扰能力强
- 引脚排列与AHC00一致
- 闩锁性能超过250mA，符合JESD 17标准
- ESD保护性能超过JESD 22标准，人体模型等级2000-V（A114-A），机器模型等级200-V（A115-A），带电器件模型等级1000-V（C101）
- 最大额定电源电压范围为-0.5V至7V
- 输入电压额定范围为-0.5V至7V
- 输出电压额定范围为-0.5V至VCC+0.5V
- 输入钳位电流范围为-20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±25mA
- VCC或GND的连续电流范围为±50mA
- D封装热阻抗为86℃/W
- DB封装热阻抗为96℃/W
- DGV封装热阻抗为127℃/W
- N封装热阻抗为80℃/W
- NS封装热阻抗为76℃/W
- PW封装热阻抗为113℃/W
- RGY封装热阻抗为47℃/W
- 存储温度范围为-65℃至150℃
- 未使用的输入必须连接至VCC或GND，以保证器件正常工作
- 提供多种封装型号：SN54AHC132有J、W、FK封装；SN74AHC132有D、DB、DGV、N、NS、PW、RGY封装，部分引脚无内部连接
