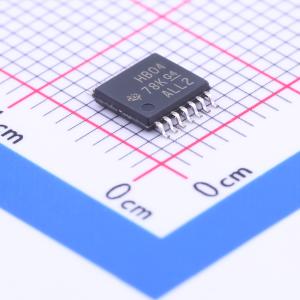

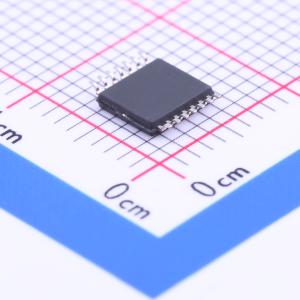

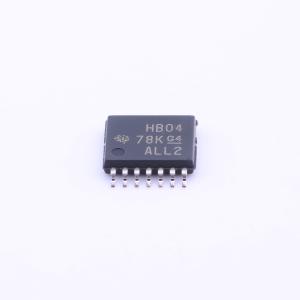

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT04PWR
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT04 具有 TTL 兼容型 CMOS 输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT04PWR
- 商品编号
- C8190
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 传播延迟(tpd) | 7.7ns@5V,50pF | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
AHCT04器件包含六个独立反相器，实现布尔运算Y = A非，提供多种封装规格，输入与TTL电平兼容
商品特性
- 输入兼容TTL电平
- 闭锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可承受2000V，机器模型可承受200V，充电器件模型可承受1000V
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND的连续电流±50mA，存储温度范围-65℃~150℃
- 不同封装对应的热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 使用要求：所有未使用的输入必须接VCC或GND，以保证器件正常工作
