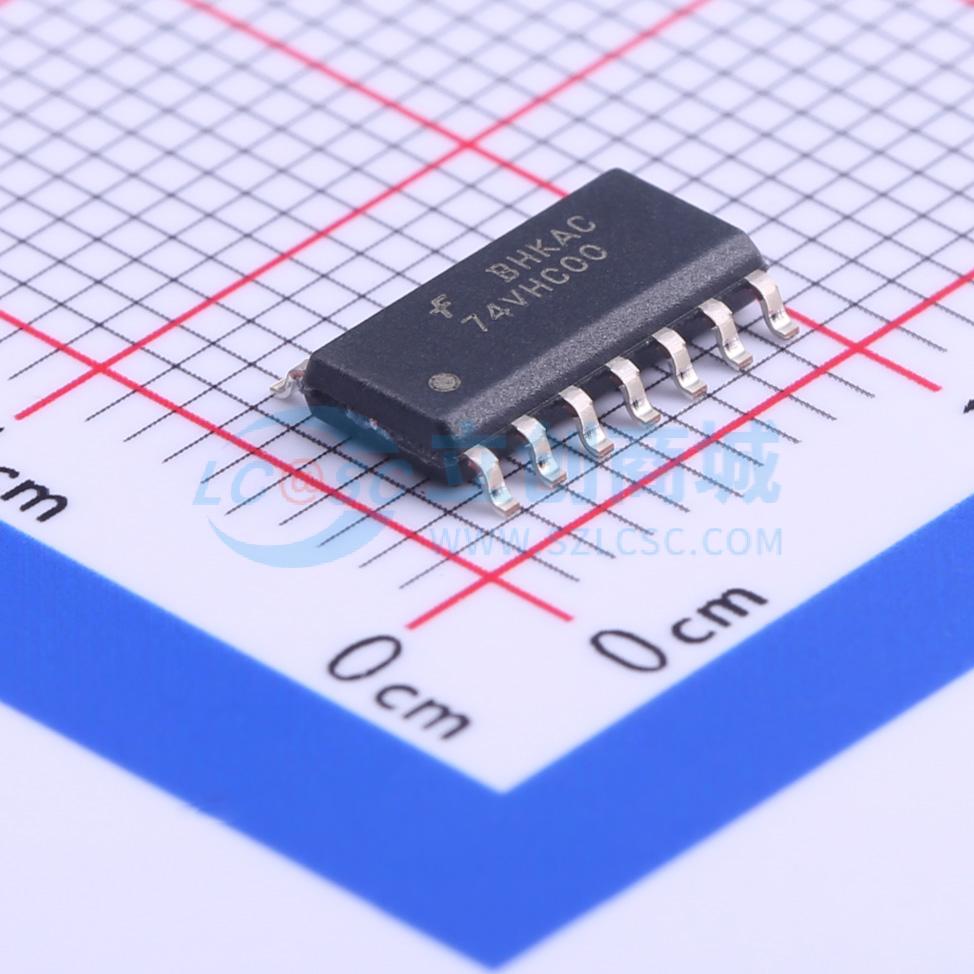

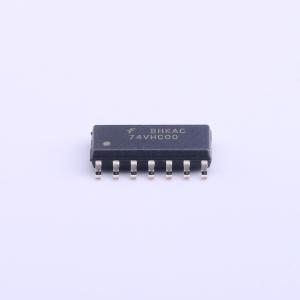

温馨提醒：图片仅供参考，商品以实物为准

74VHC00MX

四路二输入与非门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VHC00是一款采用硅栅CMOS技术制造的先进高速CMOS 2输入与非门。它在保持CMOS低功耗的同时，能实现与等效双极型肖特基TTL相似的高速运行
品牌名称: onsemi(安森美)
商品型号: 74VHC00MX
商品编号: C8200
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

逻辑类型：与非门
电路数：4
输入数：2
电压 - 电源：2 V ~ 5.5 V
电流 - 静态（最大值）：2μA
电流 - 输出高，低：8mA，8mA
逻辑电平 - 低：0.5V
逻辑电平 - 高：1.5V
不同 V，最大 CL 时的最大传播延迟：7.5ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	通道数	4
	工作电压	2V~5.5V
	静态电流(Iq)	2uA
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	500mV
	系列	74VHC系列
	传播延迟(tpd)	7.5ns@5V,50pF
	工作温度	-40℃~+85℃
