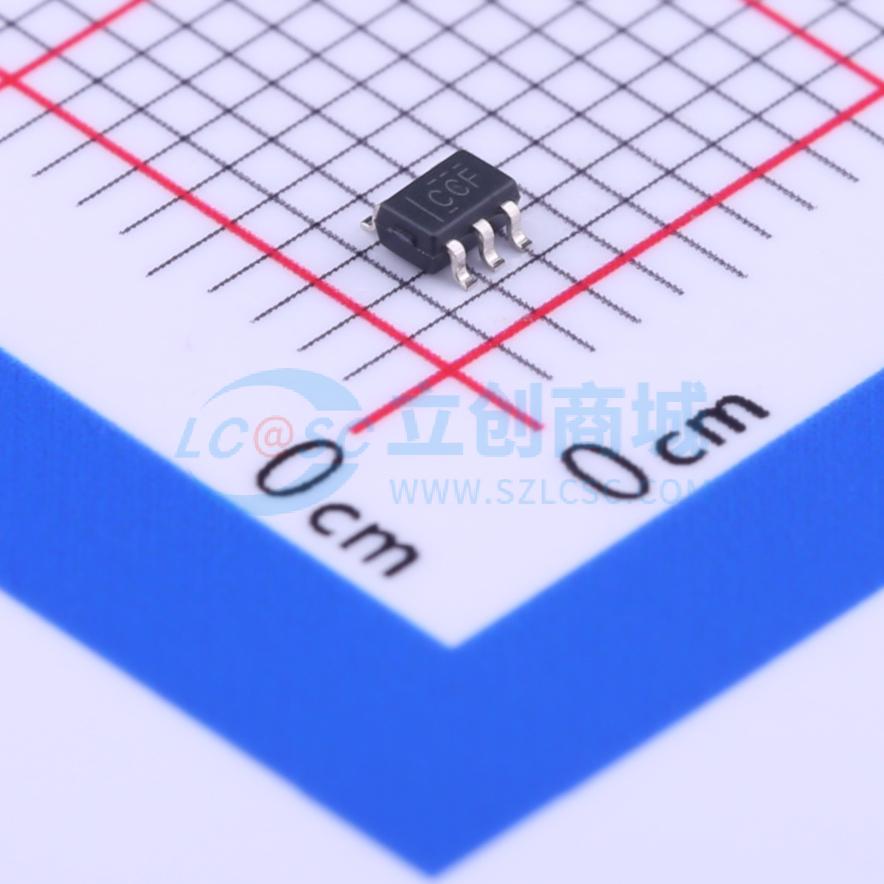

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G04DCKR
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G04 单路 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G04DCKR
- 商品编号
- C8207
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 3.7ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
SN74LVC1G04是一款单反相门，可实现Y = 非A的布尔功能，设计支持1.65V~5.5V Vcc工作，该器件针对部分掉电应用做了完整规范定义，Ioff电路可在器件掉电时禁用输出，防止破坏性电流回流。NanoFree封装技术将芯片作为封装，部分引脚无内部连接。
商品特性
- 提供NanoFree封装
- 支持5V Vcc工作
- 输入可承受最高5.5V电压，允许向下电压转换至Vcc
- 3.3V条件下最大传输延迟tpd为3.3ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动电流为±24mA
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 锁存性能超过100mA，符合JESD 78 II类规范
- ESD保护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 所有未使用输入必须接Vcc或GND，以保证器件正常工作
