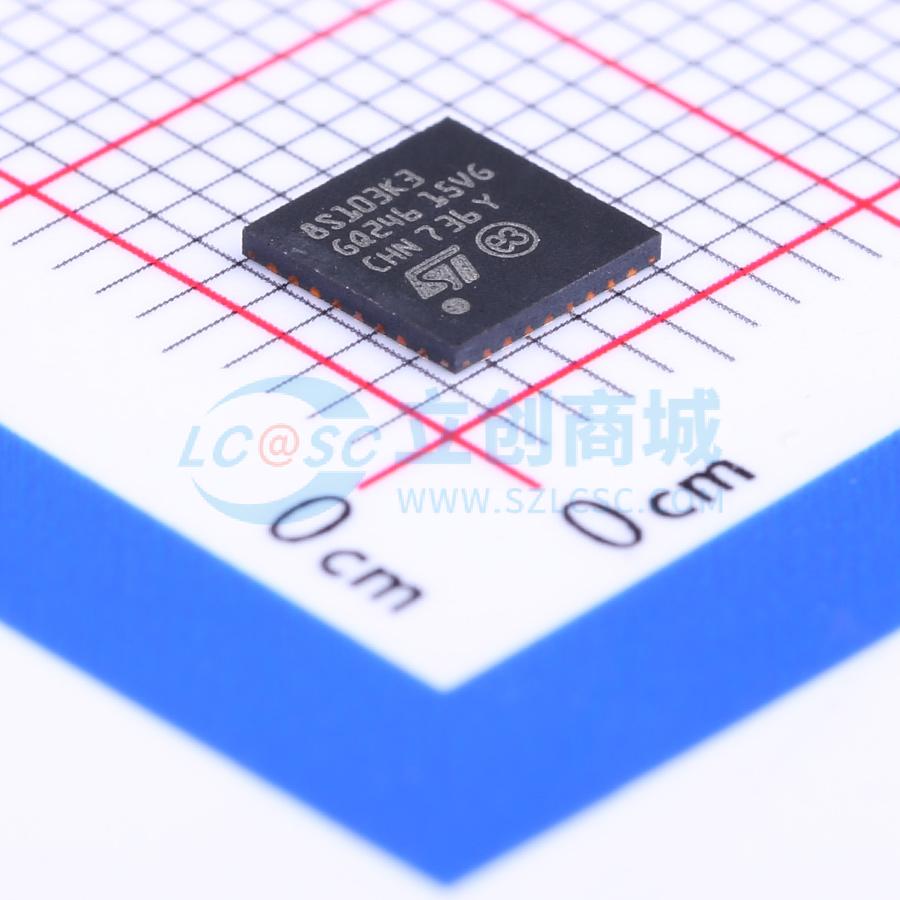

STM8S103K3U6

STM8S系列8位MCU，工作频率16MHz，提供多种封装形式，包括LQFP32（7x7）、UFQFPN32（5x5）、SDIP32（400 mils）、TSSOP20、SO20W（300 mils）、UFQFPN20（3x3）。该MCU配备最高8KB Flash程序存储器、640字节数据EEPROM、1KB RAM，以及10位ADC、3个定时器、UART、SPI、I²C接口。

• 内核：16MHz STM8内核，采用哈佛架构和三级流水线，扩展指令集
• 存储器：程序存储器为8KB Flash（55℃下10k次循环后数据保留20年）；数据存储器为640字节真数据EEPROM（耐受300k次循环）；RAM为1KB
• 时钟、复位和电源管理：工作电压2.95至5.5V；灵活时钟控制，支持4种主时钟源（低功耗晶体谐振振荡器、外部时钟输入、内部可修剪16MHz RC、内部低功耗128kHz RC）；时钟安全系统带时钟监控；电源管理支持低功耗模式（等待、主动暂停、暂停），可单独关闭外设时钟；永久激活的低功耗上电和掉电复位
• 中断管理：嵌套中断控制器，支持32个中断；最多27个外部中断，分布在6个向量上
• 定时器：高级控制定时器（16位，4个CAPCOM通道，3个互补输出，死区插入和灵活同步）；16位通用定时器（3个CAPCOM通道：IC、OC或PWM）；8位基本定时器（带8位预分频器）；自动唤醒定时器；窗口看门狗和独立看门狗定时器
• 通信接口：UART（支持同步操作时钟输出、智能卡、IrDA、LIN主模式）；SPI接口最高8Mbit/s；I2C接口最高400Kbit/s
• 模数转换器（ADC）：10位±1LSB ADC，最多5个多路复用通道，支持扫描模式和模拟看门狗
• I/O：32引脚封装最多28个I/O，包括21个高灌电流输出；高鲁棒性I/O设计，抗电流注入
• 开发支持：嵌入式单线接口模块（SWIM），用于快速片上编程和非侵入式调试
• ID：每个设备有96位密钥
