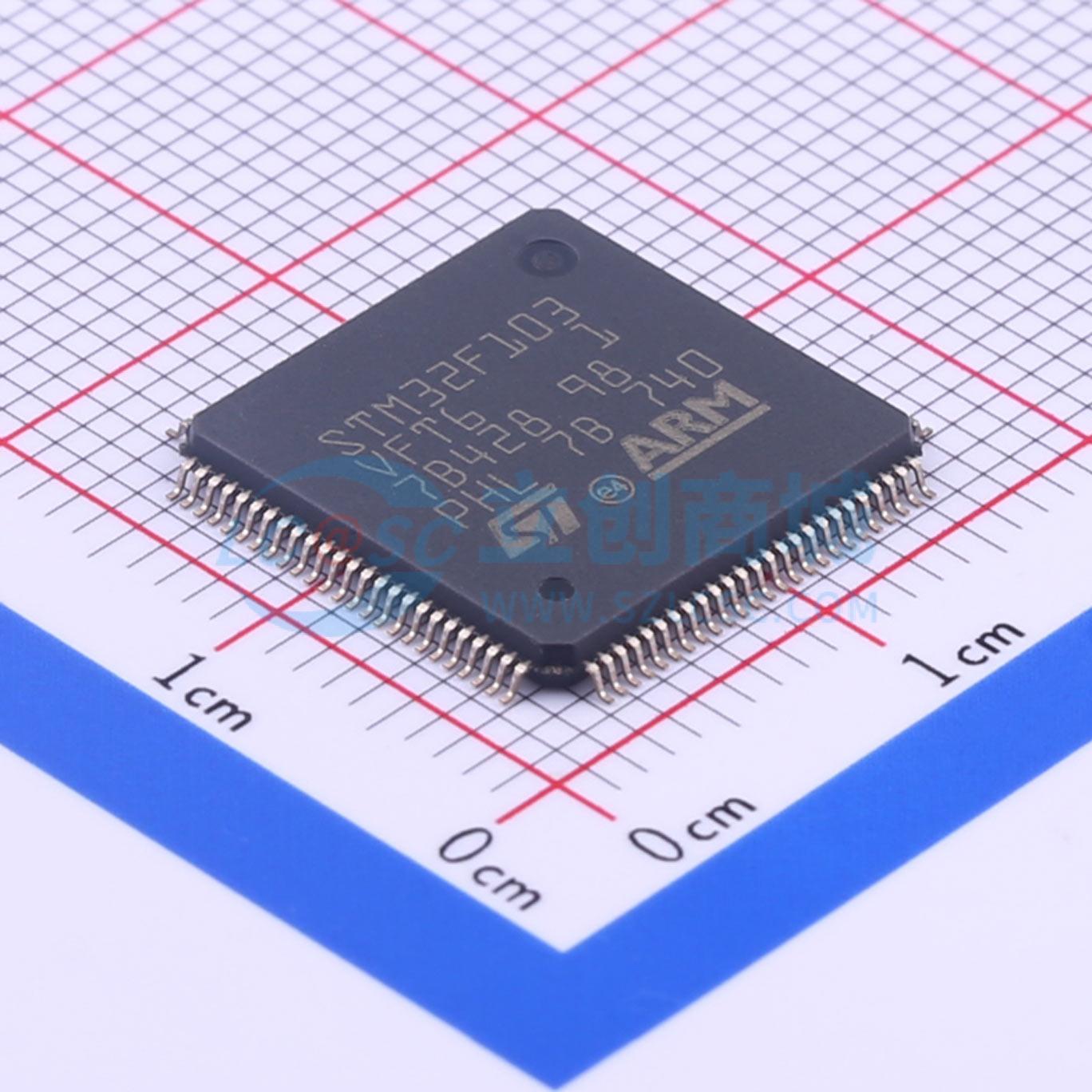

温馨提醒：图片仅供参考，商品以实物为准
STM32F103VFT6
主流增强型ARM Cortex-M3 MCU，具有768 KB Flash、72 MHz CPU、电机控制、USB和CAN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：基于 ARM 32 位 Cortex-M3 CPU 并带有 MPU。最高频率 72 MHz，在 0 等待状态内存访问时性能为 1.25 DMIPS/MHz（Dhrystone 2.1）。单周期乘法和硬件除法。768 KB 至 1 MB 的闪存，96 KB 的 SRAM。灵活的静态内存控制器，带有 4 个片选，支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 内存。LCD 并行接口，支持 8080/6800 模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F103VFT6
- 商品编号
- C8294
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 768KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 96KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 80 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款基于ARM的32位MCU，Flash容量为768KB至1MB，配备USB、CAN、17个定时器、3个ADC和13个通信接口。
商品特性
- 核心：ARM 32位Cortex-M3 CPU，带MPU，最高频率72MHz，0等待状态内存访问时性能为1.25 DMIPS/MHz（Dhrystone 2.1），支持单周期乘法和硬件除法
- 内存：768KB至1MB Flash内存，96KB SRAM，灵活静态内存控制器（4个片选），支持Compact Flash、SRAM、PSRAM、NOR和NAND内存，LCD并行接口（8080/6800模式）
- 时钟、复位和电源管理：应用电源和I/O电压2.0至3.6V，POR、PDR和可编程电压检测器（PVD），4至16MHz晶振，内部8MHz工厂校准RC，内部40kHz带校准RC，32kHz RTC用振荡器（带校准）
- 低功耗：睡眠、停止和待机模式，VBAT电源供RTC和备份寄存器
- ADC：3个12位、1µs ADC（最多21通道），转换范围0至3.6V，三采样保持能力，带温度传感器
- DAC：2个12位DAC
- DMA：12通道DMA控制器，支持定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART
- 调试模式：串行线调试（SWD）和JTAG接口，Cortex-M3嵌入式跟踪宏单元
- 封装：LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、LFBGA144（10×10mm）
- I/O端口：最多112个快速I/O端口，51/80/112个I/O，均可映射到16个外部中断向量，几乎所有支持5V容忍
- 定时器：最多17个定时器，包括最多10个16位定时器（每个最多4个IC/OC/PWM或脉冲计数器、正交编码器输入）、2个16位电机控制PWM定时器（带死区生成和紧急停止）、2个看门狗定时器（独立和窗口）、SysTick定时器（24位向下计数器）、2个16位基本定时器（驱动DAC）
- 通信接口：最多13个通信接口，包括最多2个I2C接口（SMBus/PMBus）、最多5个USART（ISO7816接口、LIN、IrDA能力、调制解调器控制）、最多3个SPI（18Mbit/s，2个带复用I2S接口）、CAN接口（2.0B Active）、USB2.0全速接口、SDIO接口
- 其他：CRC计算单元、96位ID、ECOPACK封装
