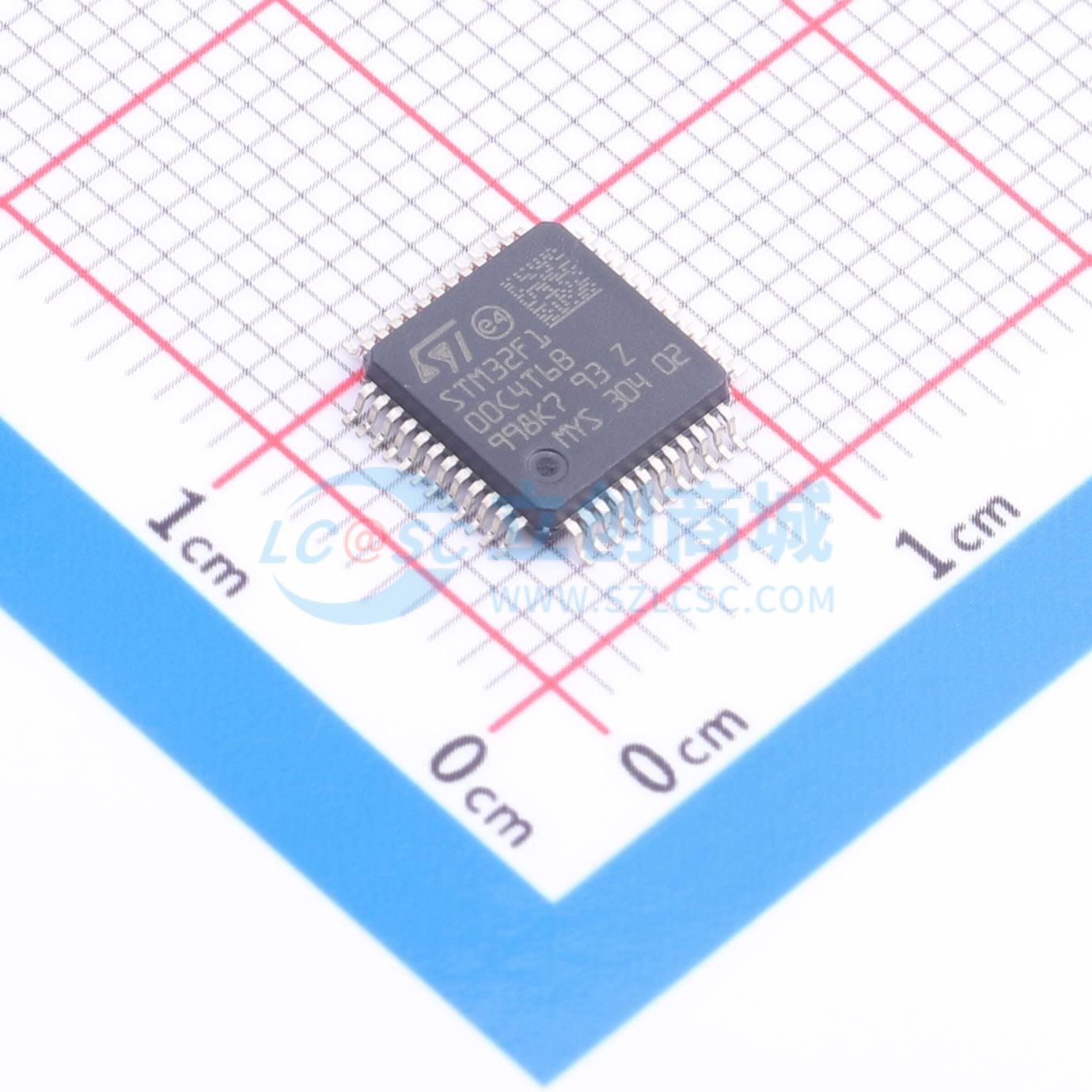

STM32F100C4T6B实物图

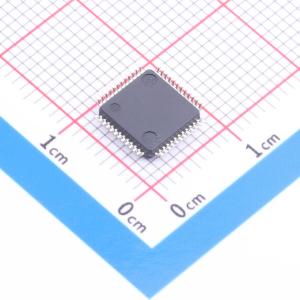

STM32F100C4T6B商品缩略图

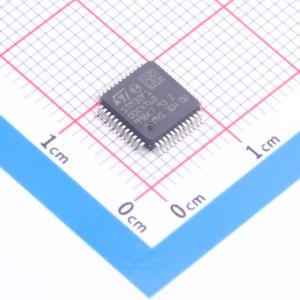

STM32F100C4T6B商品缩略图
STM32F100C4T6B商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F100C4T6B

环保标识
  • 主流超值系列ARM Cortex-M3 MCU,具有16 KB Flash、24 MHz CPU、运动控制和CEC功能

  • SMT扩展库
  • 描述

    主流超值系列ARM Cortex-M3 MCU,具有16 KB Flash、24 MHz CPU、运动控制和CEC功能

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F100C4T6B
  • 商品编号

    C8312
  • 商品封装

    LQFP-48(7x7)
  • 包装方式

    托盘

  • 商品毛重

    0.792克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M3
CPU最大主频24MHz
程序存储容量16KB
程序存储器类型FLASH
属性参数值
GPIO端口数量37
ADC(位数)12bit
DAC(位数)12bit
工作电压范围2V~3.6V
应用领域-
详细信息
  • 特性

ARM Cortex-M3 微控制器概述

CPU 规格

  • 处理器: ARM 32 位 Cortex-M3 CPU。
  • 最大频率: 24 MHz。
  • 性能: 1.25 DMIPS/MHz(Dhrystone 2.1)。
  • 特性: 单周期乘法和硬件除法。

内存规格

  • 闪存: 从 16 到 128 Kbytes。
  • SRAM: 4 至 8 Kbytes。
  • 时钟、复位和电源管理
    • 供电电压: 应用程序和 IO 的 2.0 至 3.6 V。
    • 保护机制: POR、PDR 和可编程电压检测器(PVD)。
    • 时钟振荡器
      • 4 至 24 MHz 晶体振荡器。
      • 内置 8 MHz 工厂校准 RC。
      • 内置 40 kHz RC PLL 用于 CPU 时钟。
      • 32 kHz 振荡器用于 RTC 并带有校准功能。

电源管理

  • 模式: 睡眠、停止和待机。
  • 电池供电: V BAT 用于 RTC 和备份寄存器。

调试特性

  • 接口: 串行线调试(SWD)和 JTAG 接口。

直接内存访问 (DMA)

  • 通道: 7。
  • 支持: 定时器、ADC、SPI、I 2 C、USART 和 DAC。

外设

  • 定时器: 最多 12 个。
  • ADC: 1 × 12 位,1.2 μs A/D 转换器(最多 16 通道),转换范围 0 至 3.6 V,温度传感器。
  • DAC: 2 × 12 位。
  • I/O 端口: 最多 37/51/80,全部可映射到 16 个外部中断向量,并且耐 5 V。
  • 定时器特性
    • 最多三个 16 位定时器,具有多种配置。
    • 高级控制定时器:最多 6 个 PWM 输出通道、死区时间生成和紧急停止。
    • 一个具有特定功能的 16 位定时器。
    • 两个具有多种配置的 16 位定时器。
  • 看门狗定时器: 独立和窗口。
  • SysTick 定时器: 24 位倒计数器。
  • DAC 定时器: 最多 16 位基本定时器。
  • 通信接口: 最多 8 个,包括最多两个 I 2 C 接口、最多 3 个 USART、最多 2 个 SPI 和一个消费电子控制 (CEC) 接口。
  • CRC 计算单元: 96 位唯一 ID。
  • 封装: ECOPACK® 封装。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN2586 开始使用STM32F10xxx硬件开发 7.0(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN3427 将微控制器应用程序从STM32F1迁移到STM32F2系列 1.3(英文) 查看详情 ST(意法半导体)_AN4088 从 STM32F1 移植到 STM32F0 3.0(中文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32F3系列微控制器 6.0(英文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32L4系列/STM32L4+系列微控制器 7.0(英文) 查看详情 ST(意法半导体)_AN3364 STM32 微控制器应用的移植和兼容性指南 3.3(中文) 查看详情 ST(意法半导体)_AN4904迁移微控制器应用从STM32F1系列到STM32F4接入线2.0(英文) 查看详情 ST(意法半导体)_AN3422 STM32F1到STM32L1系列微控制器应用的迁移 2.3(英文) 查看详情 ST(意法半导体)_AN3108 STLM75固件库适用于STM32F10x 1.2(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN3128 STM32嵌入式图形对象/触摸屏库 5.1(英文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN3429 STM32 专有代码保护概述 1.1(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4076 三相逆变器中基于分流电阻的两种或三种电流感应电路设计 1.6(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

用户手册
ST(意法半导体)_UM1561 STEVAL-ISV003V1:固件用户手册1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0063 STM32F100xx 系列闪存编程 第2.3节(英文) 查看详情 ST(意法半导体)_PM0056 STM32F10xxx/20xxx/21xxx/L1xxxx Cortex®-M3 编程手册 6.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES093 STM32F100x4、STM32F100x6、STM32F100x8 和 STM32F100xB 低密度和中密度价值线设备勘误表 8.0(英文) 查看详情
