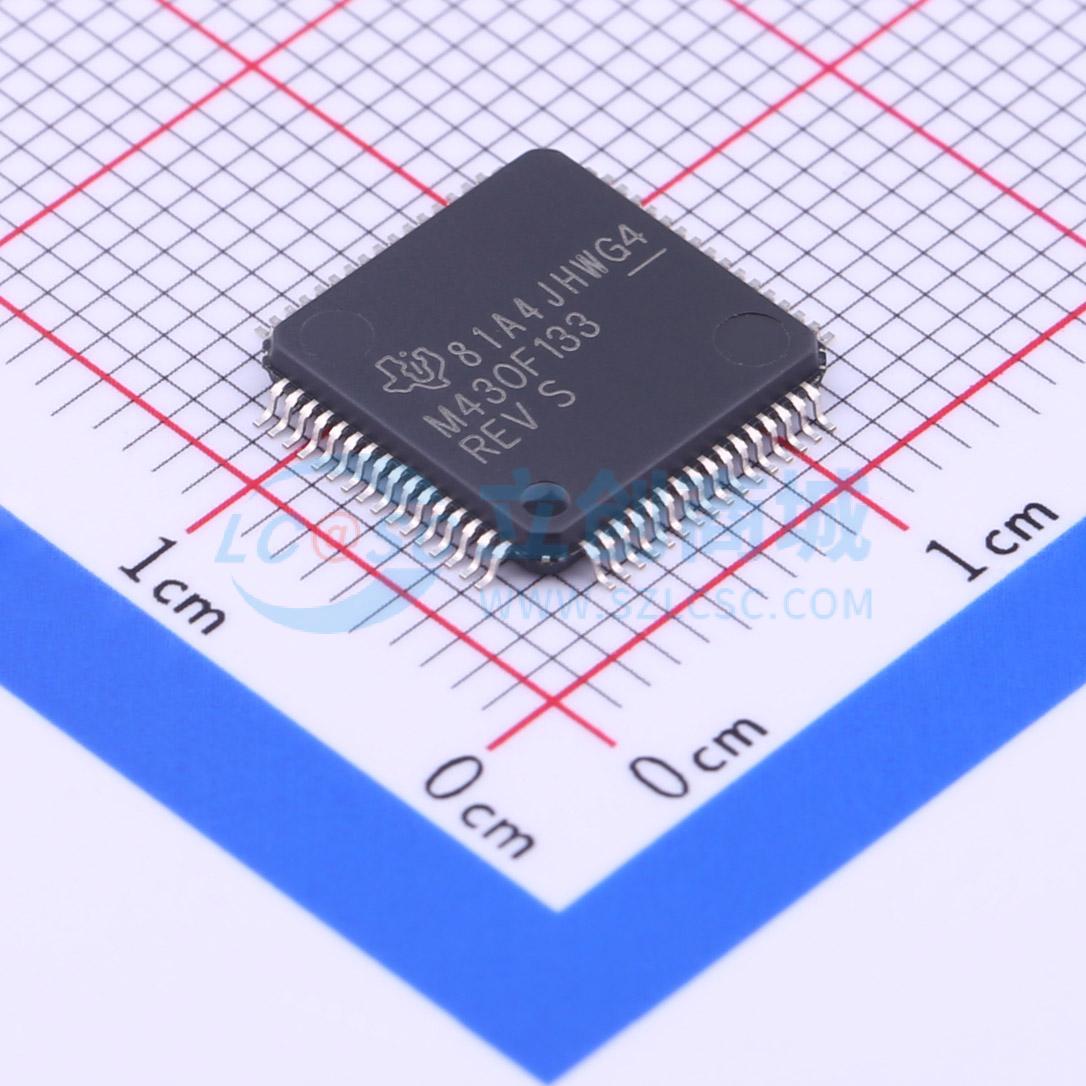

MSP430F133IPM

德州仪器的MSP430系列超低功耗微控制器包含多款针对不同应用设计、具有不同外设组合的设备。该架构结合五种低功耗模式，优化了便携式测量应用中的电池寿命。该设备配备强大的16位RISC CPU、16位寄存器和常数生成器，以实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒到活动模式的时间少于6μs。

MSP430X13X和MSP430X14X(1)系列微控制器配置有两个内置16位定时器、一个快速12位A/D转换器（MSP430F14X1设备未实现）、一个或两个通用串行同步/异步通信接口（USART）以及48个I/O引脚。

典型应用包括传感器系统，这些系统捕捉模拟信号，将其转换为数字值，并处理和传输数据至主机系统。定时器使这些配置非常适合工业控制应用，如波纹计数器、数字电机控制、电表、手持仪表等。硬件乘法器增强了性能，并提供了广泛的代码和硬件兼容家族解决方案。

• 低供电电压范围，1.8 V 至 3.6 V
• 超低功耗：
  • 活动模式：1 MHz, 2.2V 时为 280 μA
  • 待机模式：1.6 μA
  • 关闭模式（保持 RAM）：0.1 μA
• 五种节能模式
• 从待机模式唤醒时间少于 6 μs
• 16 位 RISC 架构，指令周期时间为 125 ns
• 12 位 A/D 转换器，带内部参考、采样保持和自动扫描功能
• 16 位 Timer_B，带七个捕获/比较带阴影寄存器
• 16 位 Timer_A，带三个捕获/比较寄存器
• 片上比较器
• 串行板载编程，无需外部编程电压
• 通过安全熔丝实现可编程代码保护
• 串行通信接口（USART），可用作异步 UART 或同步 SPI 接口
  • 两个 USART（USART0, USART1）— MSP430x14x(1) 器件
  • 一个 USART（USART0）— MSP430x13x 器件
• 系列成员包括：
  • MSP430F133：8KB + 256B Flash 存储器，256B RAM
  • MSP430F135：16KB + 256B Flash 存储器，512B RAM
  • MSP430F147, MSP430F1471t：32KB + 256B Flash 存储器，1KB RAM
  • MSP430F148, MSP430F1481t：48KB + 256B Flash 存储器，2KB RAM
  • MSP430F149, MSP430F1491t：60KB + 256B Flash 存储器，2KB RAM
• 可提供 64 引脚四方扁平封装（QFP）和 64 引脚 QFN
• MSP430F14x1 器件与 MSP430F14x 器件相同，除了未实现 ADC12 模块。
• 该架构结合五种低功耗模式，优化以在便携式测量应用中延长电池寿命。
• 该器件具有强大的 16 位 RISC CPU、16 位寄存器和常数生成器，以实现最大代码效率。
• 数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于 6 μs。
• 典型应用包括传感器系统，这些系统捕捉模拟信号，将其转换为数字值，并处理和传输数据到主机系统。
• 定时器使配置非常适合工业控制应用，如纹波计数器、数字电机控制、电子电表、手持仪表等。
• 硬件乘法器增强性能，并提供广泛的代码和硬件兼容的系列解决方案。

• 传感器系统，捕捉模拟信号，转换为数字值，并处理和传输数据到主机系统。
• 工业控制应用，如纹波计数器、数字电机控制、电表、手持仪表等。
