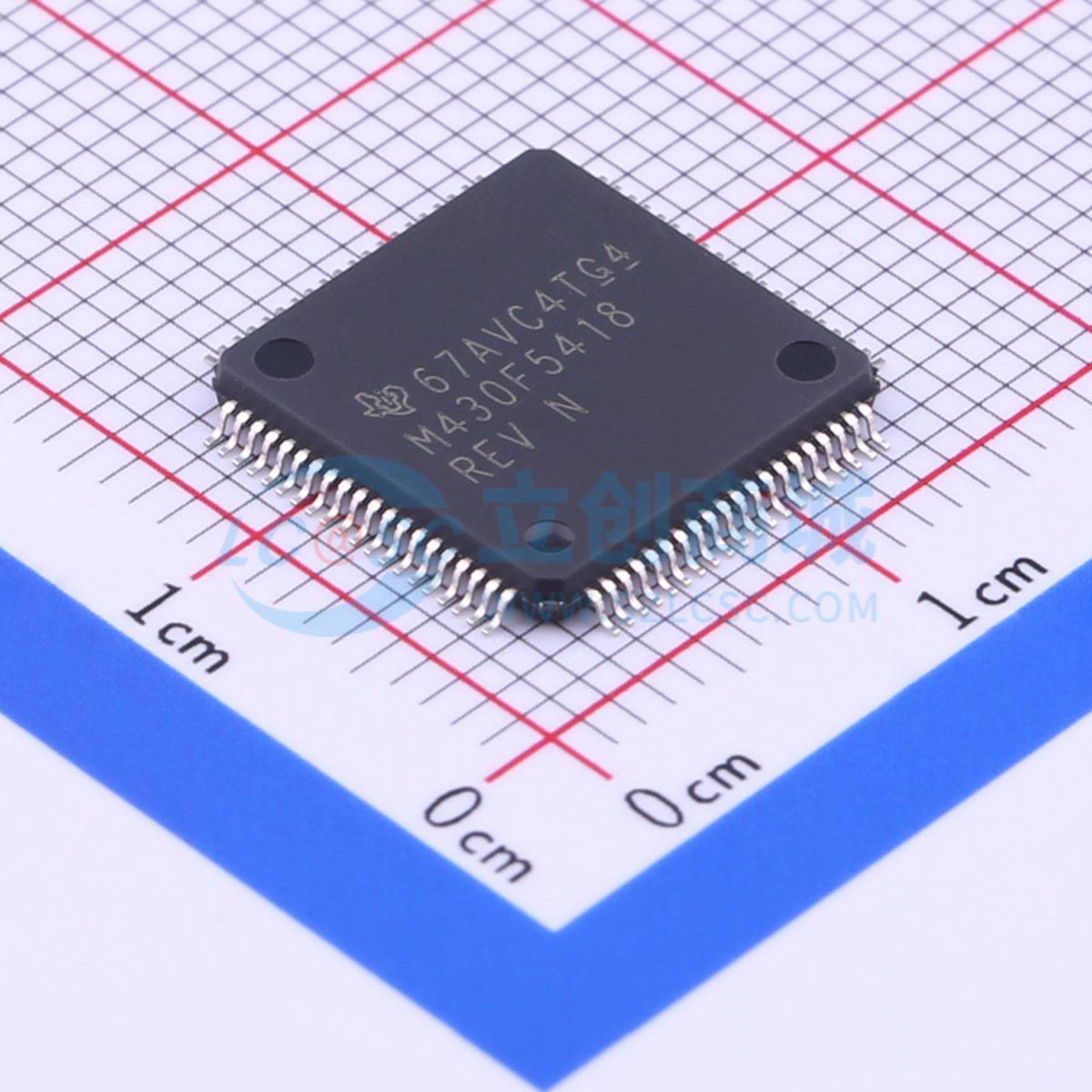

MSP430F5418IPNR
MSP430F5418IPNR
- 描述
- MSP430F5418 具有 128KB 闪存、16KB SRAM、12 位 ADC、DMA、UART/SPI/I2C、计时器和硬件乘法器的 25MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F5418IPNR
- 商品编号
- C9993
- 商品封装
- LQFP-80(12x12)
- 包装方式
- 编带
- 商品毛重
- 0.487克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPUXV2 | |
| CPU最大主频 | 18MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 67 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
德州仪器的MSP430系列超低功耗微控制器包括多种设备，这些设备具有不同的外设组合，针对各种应用。该架构结合五种低功耗模式进行了优化，以实现便携式测量应用中的电池寿命延长。该设备配备强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒到活动模式的时间少于5 µs。
MSP430F543X(A) 和 MSP430F541X(A) 系列微控制器配置有三个16位定时器、高性能12位模数（A/D）转换器、最多四个通用串行通信接口（USCI）、硬件乘法器、DMA、带报警功能的实时时钟模块以及最多87个I/O引脚。
该设备的典型应用包括模拟和数字传感器系统、数字电机控制、遥控器、恒温器、数字计时器、手持式仪表等。
商品特性
- 低电源电压范围 - 2.2 V 至 3.6 V MSP430F543x, MSP430F541x - 1.8 V 至 3.6 V MSP430F543xA, MSP430F541xA
- 超低功耗 - 活动模式 (AM)：165 µA/MHz - 待机模式 (LPM3 RTC 模式)：2.6 µA - 关闭模式 (LPM4 RAM 保持)：1.6 µA - 停机模式 (LPM5)：0.1 µA
- 从待机模式唤醒时间少于 5 µs
- 16 位 RISC 架构 - 扩展内存 - 最高 18 MHz 系统时钟 MSP430F543x, MSP430F541x - 最高 25 MHz 系统时钟 MSP430F543xA, MSP430F541xA
- 灵活的电源管理系统 - 完全集成的 LDO，可编程调节核心供电电压 - 供电电压监控和欠压保护 - 统一时钟系统 - FLL 控制环路用于频率稳定 - 低功耗/低频内部时钟源 (VLO) - 低频校准内部参考源 (REFO) - 32 kHz 晶振 - 高频晶振最高 25 MHz
- 16 位 Timer0_A5，带有五个捕获/比较寄存器
- 16 位 Timer1_A3，带有三个捕获/比较寄存器
- 16 位 Timer_B7，带有七个捕获/比较影子寄存器
- 最多四个通用串行通信接口
- 增强型 UART 支持自动波特率检测 - IrDA 编码器和解码器 - 同步 SPI - I2C
- 12 位模数 (A/D) 转换器 - 内部参考 - 采样保持 - 自动扫描功能 - 12 个外部通道，4 个内部通道
- 硬件乘法器支持 32 位运算
- 串行在线编程，无需外部编程电压
- 三通道内部 DMA
- 基本定时器具有实时时钟功能
- 产品系列包括：
- MSP430F5438, MSP430F5438A (1) - 256KB + 512B Flash 存储 - 16KB RAM - 四个通用串行通信接口
- MSP430F5436, MSP430F5436A (1) - 192KB + 512B Flash 存储 - 16KB RAM - 四个通用串行通信接口
- MSP430F5419 (1), MSP430F5419A (1) - 128KB + 512B Flash 存储 - 16KB RAM - 四个通用串行通信接口
- MSP430F5437 (1), MSP430F5437A (1) - 256KB + 512B Flash 存储 - 16KB RAM - 两个通用串行通信接口
- MSP430F5435 (1), MSP430F5435A (1) - 192KB + 512B Flash 存储 - 16KB RAM - 两个通用串行通信接口
- MSP430F5418 (1), MSP430F5418A (1) - 128KB + 512B Flash 存储 - 16KB RAM - 两个通用串行通信接口
应用领域
- 模拟和数字传感器系统
- 数字电机控制
- 远程控制
- 温度调节器
- 数字定时器
- 手持仪表
