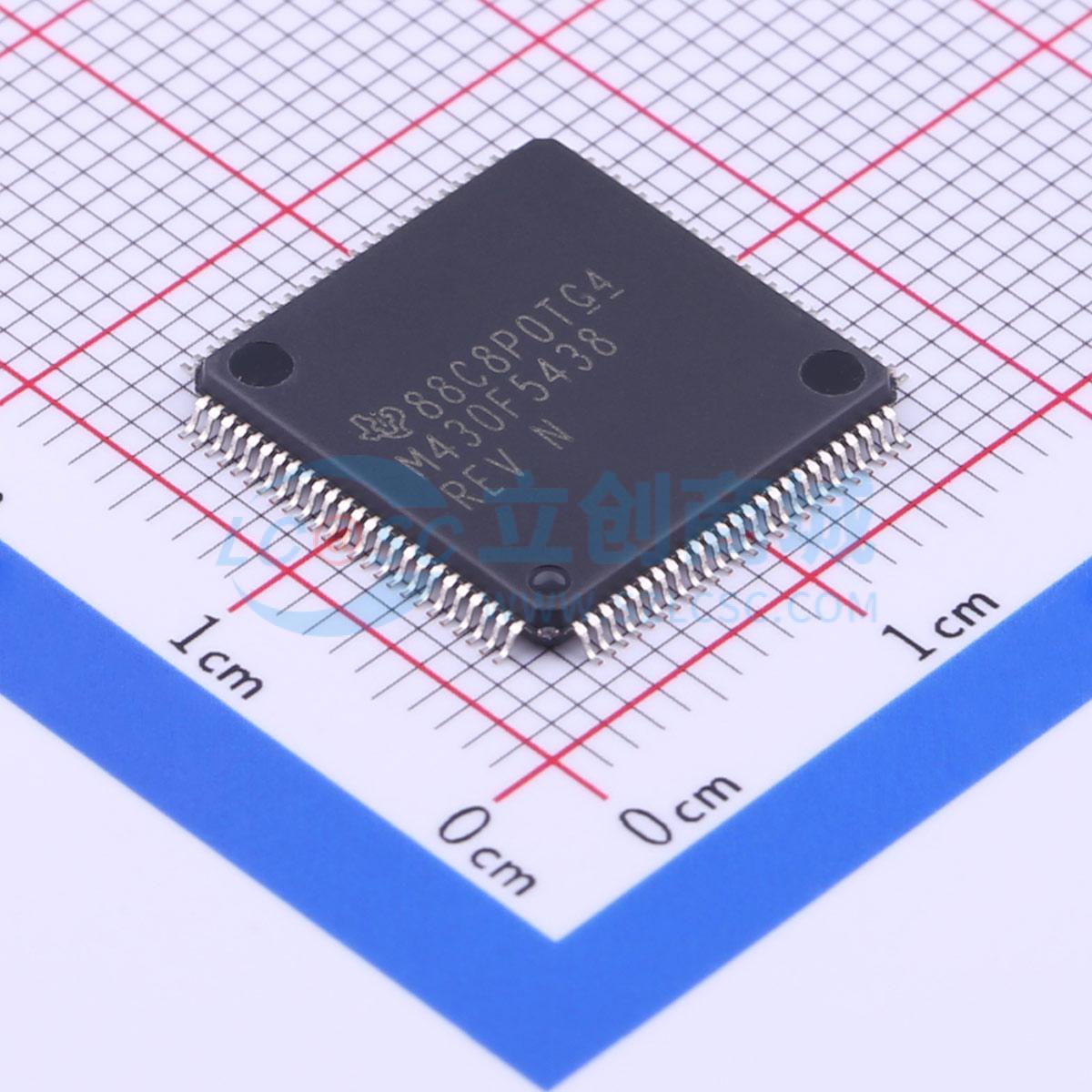

温馨提醒：图片仅供参考，商品以实物为准
MSP430F5438IPZR
混合信号微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MSP430F5438 具有 256KB 闪存、16KB SRAM、12 位 ADC、DMA、UART/SPI/I2C、计时器和硬件乘法器的 25MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F5438IPZR
- 商品编号
- C9992
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 编带
- 商品毛重
- 1.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPUXV2 | |
| CPU最大主频 | 18MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 87 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
德州仪器的MSP430系列超低功耗微控制器包含多款具有不同外设组合的设备，针对各种应用。该架构结合五种低功耗模式优化设计，以在便携式测量应用中实现更长的电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒到活动模式的时间少于5 µs。
MSP430F543X(A)和MSP430F541X(A)系列微控制器配置有三个16位定时器、高性能12位模数（A/D）转换器、多达四个通用串行通信接口（USCI）、硬件乘法器、DMA、带报警功能的实时时钟模块以及多达87个I/O引脚。
该设备的典型应用包括模拟和数字传感器系统、数字电机控制、遥控器、恒温器、数字计时器、手持仪表等。
