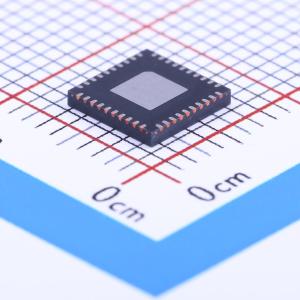

温馨提醒：图片仅供参考，商品以实物为准

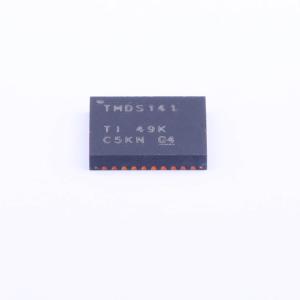

TMDS141RHAR
TMDS141 HDMI隐藏器
- 描述
- 支持2.25 Gbps信号速率，适用于480i/p、720i/p和1080i/p分辨率，12位色深。3.3V电源操作，兼容HDMI 1.3a。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMDS141RHAR
- 商品编号
- C10004
- 商品封装
- VQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | HDMI | |
| 数据速率 | 2.25Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | 0℃~+70℃ |
商品概述
TMDS141 HDMI 隐藏器设计用于在HDMI连接器和接收器之间容纳1米的HDMI电缆。内部电缆会导致高速TMDS信号失真，并增加DDC通道的电容。每个TMDS141包含四个TMDS中继器，用于以高达2.25Gbps的信号速率传输数字内容，以及一个I2C中继器，在I2C标准模式操作下链接扩展显示识别数据（EDID）读取和高带宽数字内容保护（HDCP）密钥交换。
该设备包括四个符合TMDS标准的差分接收器，每个接收器输入引脚集成了50Ω端接电阻和3.3V端接电压。不需要外部端接。内置频率响应均衡电路，在825MHz时为8dB，可以补偿来自5米或更长输入电缆链路的符号间干扰（ISI）损失。
该设备还包括四个符合TMDS标准的差分驱动器。从VSADJ引脚到地连接一个精密电阻，用于设置差分输出电压以符合TMDS标准。通过PRE输入可选的去加重电路可用于驱动长PCB走线或电缆。当PRE为高时，3.5dB的高频增益抵消了FR4走线导致的损耗。如果不需要去加重功能，PRE可以保持开路或低电平。
在输出端具有标准TMDS端接的情况下，当OE设为高时，所有TMDS输出都被强制为高阻态。I2C中继器隔离总线而不会累积两侧的电容。它允许控制在所需负载下的DDC电容。当设备供电电压低于1.5V或I2CEN为低时，I2C输出为高阻态。OVS引脚，即输出电压选择，提供了调整TSCL和TSDA侧输出电压水平的灵活性，以便在与不同HDMI接收器接口时优化噪声裕度。该设备的工作温度范围为0°C至70°C。
这些设备具有有限的内置ESD保护。在存储或处理过程中，应将引脚短接在一起或将设备放置在导电泡沫中，以防静电损坏MOS栅极。
商品特性
- 支持480p、720i/p和1080i/p分辨率至12位色深的2.25 Gbps信号速率
- 兼容HDMI 1.3a
- 集成接收端接
- 8-dB均衡器补偿5米或更长HDMI电缆的损耗
- 可选输出去加重支持1米HDMI传输
- 中继器隔离两端的总线电容
- 禁用时高阻抗输出
- TMDS输入HBM ESD保护超过6 kV
- 3.3-V电源工作
- 40引脚QFN封装（RHA）符合ROHS标准，回流焊温度可达260°C
应用领域
- 数字电视
- DVD播放机
- 机顶盒
- 音频视频接收器
- 数字投影仪
- DVI或HDMI线缆
