TVP5150AM1PBSR

超低功耗NTSC/PAL/SECAM视频解码器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TVP5150AM1 具有强大可靠的同步检测器的超低功耗 NTSC/PAL/SECAM 视频解码器
品牌名称: TI(德州仪器)
商品型号: TVP5150AM1PBSR
商品编号: C10013

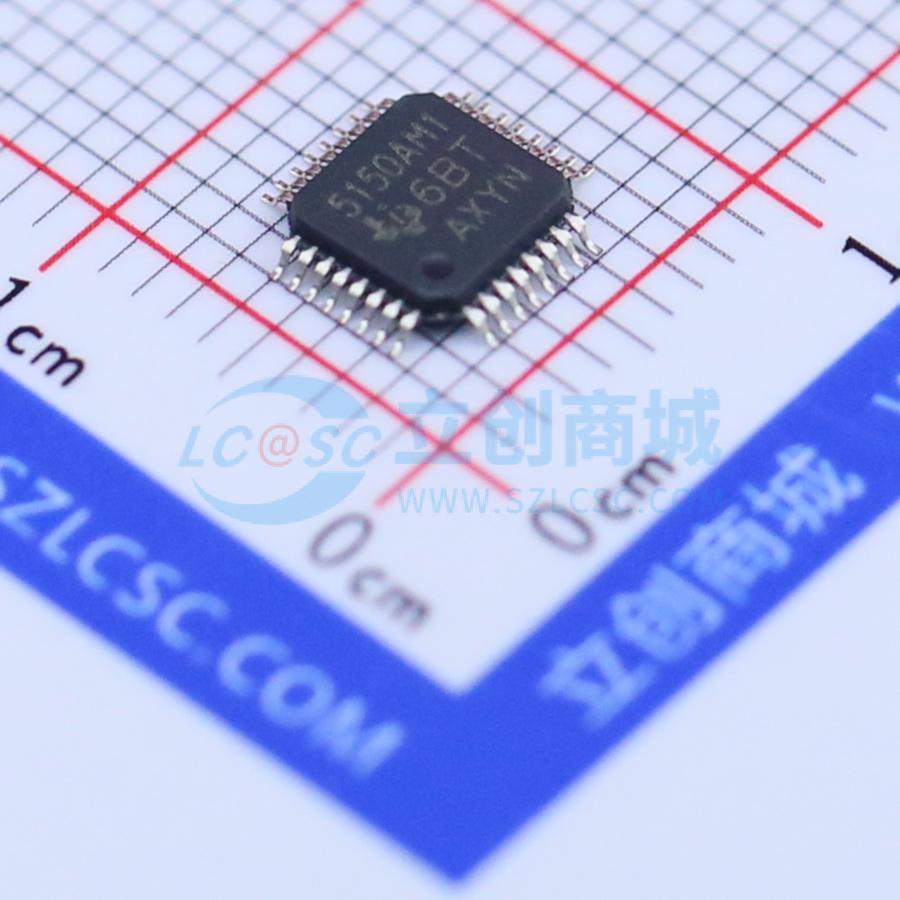

商品封装: TQFP-32(5x5)
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

	属性	参数值
	工作电压	1.71V~1.89V；1.71V~1.89V；3V~3.6V
	工作温度	0℃~+70℃
	功能特性	内置锁相环；可编程增益放大器；可编程分辨率

商品概述

TVP5150AM1是一款超低功耗NTSC/PAL/SECAM视频解码器，支持48引脚PBGA封装或32引脚TQFP封装，可将NTSC、PAL、SECAM基带模拟视频转换为数字YCbCr 4:2:2分量视频，支持复合输入和S视频输入，输出可提供带嵌入式同步的8位ITU-R BT.656格式或带离散同步的8位4:2:2格式。优化架构实现超低功耗，典型工作条件下功耗为115mW，掉电模式下功耗低于1mW，可延长便携式应用的电池续航，仅需一颗晶振即可支持所有视频标准，可通过I2C串行接口进行编程。该解码器采用专利架构锁定弱信号、带噪点或不稳定信号，可生成副载波同步锁相输出用于同步外部编码器的彩色副载波，配备互补4线自适应梳滤波器降低交叉亮度和交叉色度噪声，支持高级垂直消隐间隔数据提取，可检测复制保护输入信号。工业级型号工作温度范围为-40℃到85℃，部分型号符合汽车应用要求。

商品特性

可接受NTSC(J, M, 4.43)、PAL(B, D, G, H, I, M, N, Nc)、SECAM(B, D, G, K, K1, L)视频信号
支持ITU-R BT.601标准采样
内置高速9位模数转换器
支持两个复合输入或一个S视频输入
全差分CMOS模拟预处理通道带有钳位和自动增益控制，可实现良好的信噪比性能
具备超低功耗特性，掉电模式功耗<1mW
提供48引脚PBGA封装（ZQC）或32引脚TQFP封装（PBS）
支持通过I2C接口调节亮度、对比度、饱和度、色调和锐度
互补4线（3H延迟）自适应梳滤波器可降低交叉亮度和交叉色度噪声
专利架构可锁定弱、噪点多或不稳定的信号
仅需一颗14.31818MHz晶振即可适配所有标准
内置锁相环用于生成行锁定时钟和完成采样
提供副载波同步锁相输出，可同步外部编码器的彩色副载波
数字I/O电源电压范围为3.3V
支持标准可编程视频输出格式，包含带嵌入式同步的8位4:2:2 ITU-R BT.656、带离散同步的8位4:2:2
支持复制保护检测
支持高级可编程视频输出格式，可在有效视频期间输出2×过采样原始垂直消隐间隔数据，可在水平消隐或有效视频期间输出切片垂直消隐间隔数据
支持多种垂直消隐间隔模式，包含图文电视（NABTS、WST）、带FIFO和扩展数据服务的隐藏字幕解码、宽屏信号、视频节目系统、CGMS-A、垂直间隔时间码、Gemstar 1x/2x电子节目指南兼容模式、自定义配置模式允许用户对切片引擎编程以适配独特的垂直消隐间隔数据信号
支持上电复位
工业级型号工作温度范围为-40℃~85℃，部分型号符合汽车应用等级要求

应用领域

数字电视
PDA
笔记本电脑
手机
视频录放设备
网络应用设备
手持游戏机
监控设备
便携式导航设备
便携式视频投影仪

	属性	参数值
	商品目录	视频接口芯片
	类型	解码器
	数据接口	I2C
	数据速率	-
