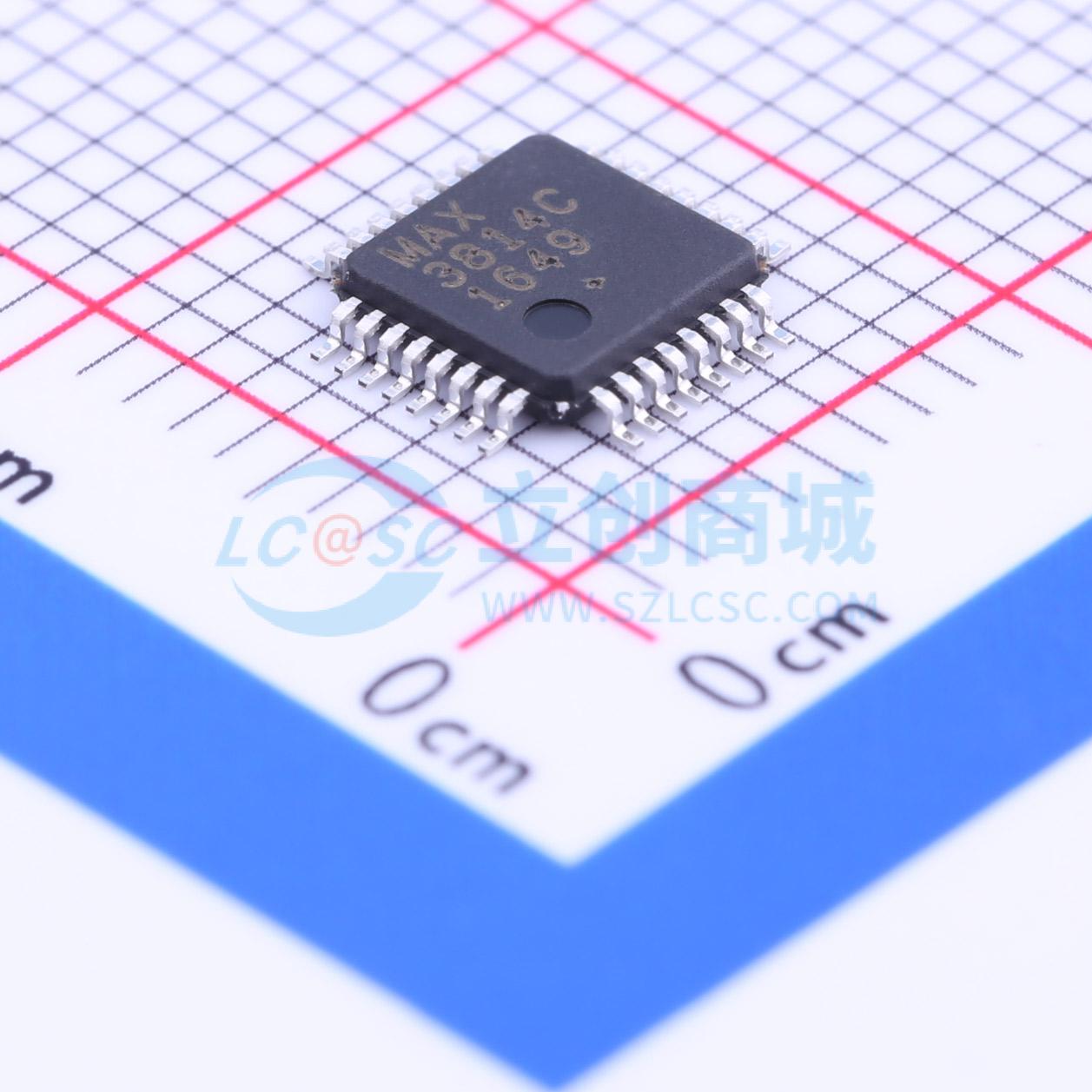

温馨提醒：图片仅供参考，商品以实物为准
MAX3814CHJ
DVI/HDMI TMDS FR-4 和电缆均衡器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线缆均衡 3 V ~ 3.6 V
- 品牌名称
- ADI(亚德诺)
- 商品型号
- MAX3814CHJ
- 商品编号
- C10014
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 1.65Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | 0℃~+70℃ |
商品概述
MAX3814 TMDS均衡/驱动IC可补偿FR-4和电缆损耗，直至DVI/HDMI传输连接器，并提供完全符合标准的DVI/HDMI TMDS输出。该器件也可用于DVI/HDMI电缆应用中，以延长传输距离并改善接收端连接器处电缆通道的抖动裕量。
片上TMDS驱动器以标准电流水平运行，实现典型的DVI/HDMI非背端接发射机，以及使用200Ω背端接电阻（非匹配）时的50%更高电流模式，以达到10dB的回波损耗。典型的DVI/HDMI输出驱动器会导致连接器与高阻抗（开路）DVI/HDMI Tx输出之间产生反射问题。可选的输出电流（LEVEL引脚）提供了部分背端接（例如，差分连接200Ω）的选择，以有效缓解反射问题，同时将共模偏移保持在最低限度。
四通道实现对所有通道一视同仁。为了适应DVI和HDMI连接器的不同通道顺序，从而允许板布局灵活性，时钟和数据通道可以任意分配。
MAX3814工作于3.3V电源，这是DVI/HDMI应用的标准电压，并采用5mm x 5mm x 0.1mm、32引脚TQFP封装。
商品特性
- 在825MHz时，校正FR-4板微带线和电缆的高频损耗，最高可达15dB，适用于0.25Gbps至1.65Gbps的操作
- 兼容HDMI 1.3
- 在825MHz时，对于0到15dB的通道损耗，在1.65Gbps下的残余抖动小于0.2UIp-p
- 输入端接：50Ω（每侧到VCC）±10%
- 驱动器的输出是完全DVI/HDMI TMDS兼容的电缆驱动器
- 输出幅度：1.05Vp-p 差分
- 使能引脚用于选择正常操作或掉电模式
- LEVEL引脚用于选择有无背端接情况下的输出电流
- 32引脚TQFP封装，支持四个通道；任何通道都可以是TMDS数据或时钟信号
- Vcc = 3.3V；信号引脚在故障条件下的绝对最大额定值为5.5V
应用领域
- 笔记本电脑 TMDS 均衡器和驱动器
- 连接站 TMDS 均衡器和驱动器
- 电缆 TMDS 均衡器
