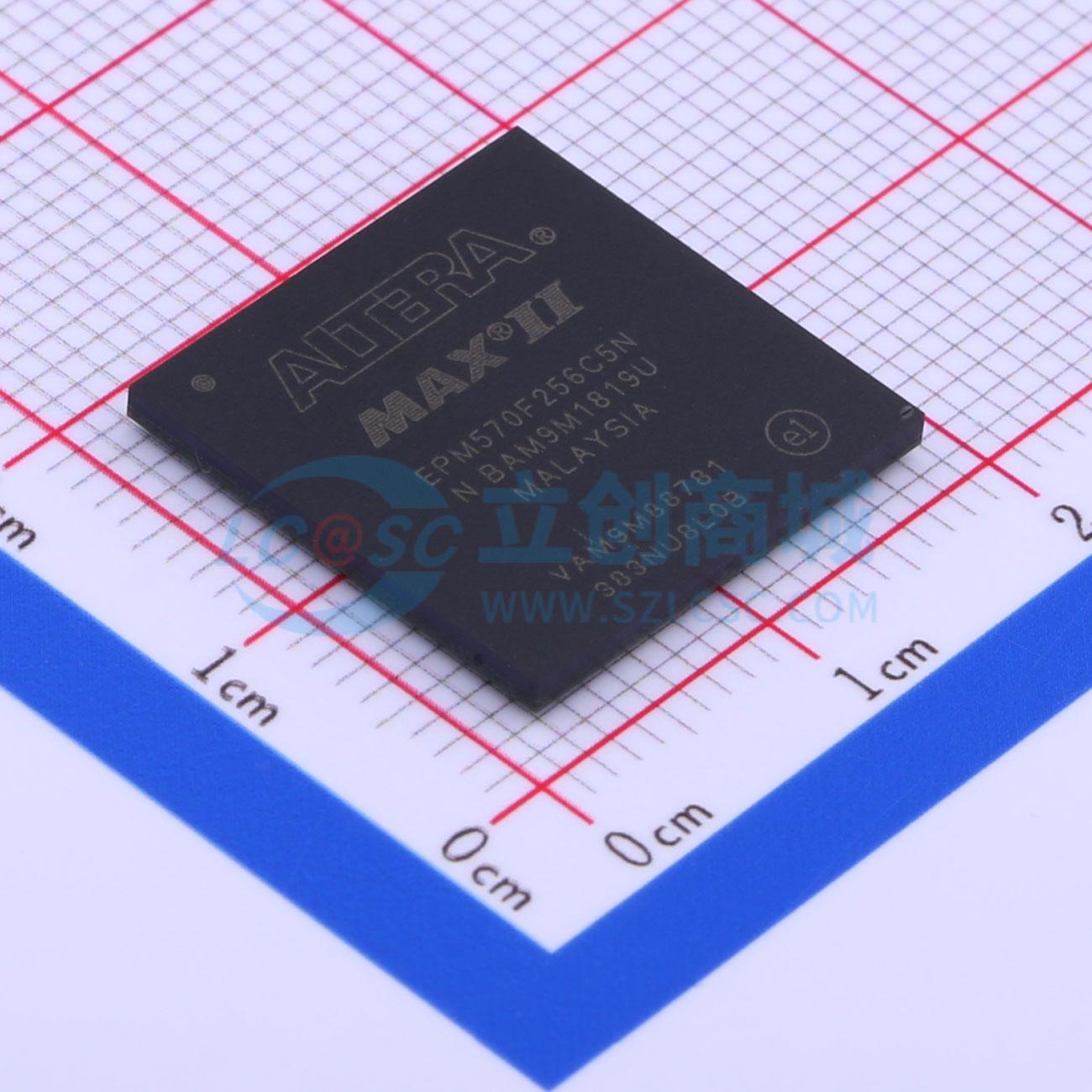

EPM570F256C5N

EPM570F256C5N

描述

MAX II系列即时启动、非易失性CPLD基于0.18微米、6层金属闪存工艺，逻辑单元(LE)密度从240到2210（等效宏单元从128到2210），并具有8Kbits的非易失性存储。与其它CPLD架构相比，MAX II器件提供了高I/O数量、快速性能和可靠的适配。具备MultiVolt核心、用户闪存(UFM)块和增强型在系统编程(ISP)，MAX II器件旨在降低成本和功耗，同时为总线桥接、I/O扩展、上电复位(POR)和时序控制以及设备配置控制等应用提供可编程解决方案。MAX II CPLD具有以下特点：- 低成本、低功耗CPLD- 即时启动、非易失性架构- 待机电流低至29微安- 提供快速传播延迟和时钟到输出时间- 提供四个全局时钟，每个逻辑阵列块(LAB)有两个可用时钟- 高达8Kbits的UFM块用于非易失性存储- MultiVolt核心允许外部供电电压为3.3V/2.5V或1.8V- MultiVolt I/O接口支持3.3V、2.5V、1.8V和1.5V逻辑电平- 包括可编程转换率、驱动强度、总线保持和可编程上拉电阻的总线友好架构- 施密特触发器实现噪声容限输入（每引脚可编程）I/O完全符合外设部件互连特别兴趣小组(PCI SIG) PCI局部总线规范第2.2版，适用于66MHz下的3.3V操作- 支持热插拔- 内置联合测试行动组(JTAG)边界扫描测试(BST)电路，符合IEEE Std. 1149.1-1990标准；ISP电路符合IEEE Std. 1532标准

品牌名称

Intel/Altera

商品型号

EPM570F256C5N

商品编号

C10048

商品封装

FBGA-256​

包装方式

托盘

商品毛重

1.2克(g)
