温馨提醒：图片仅供参考，商品以实物为准

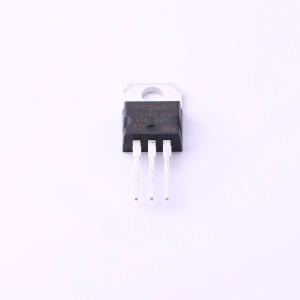

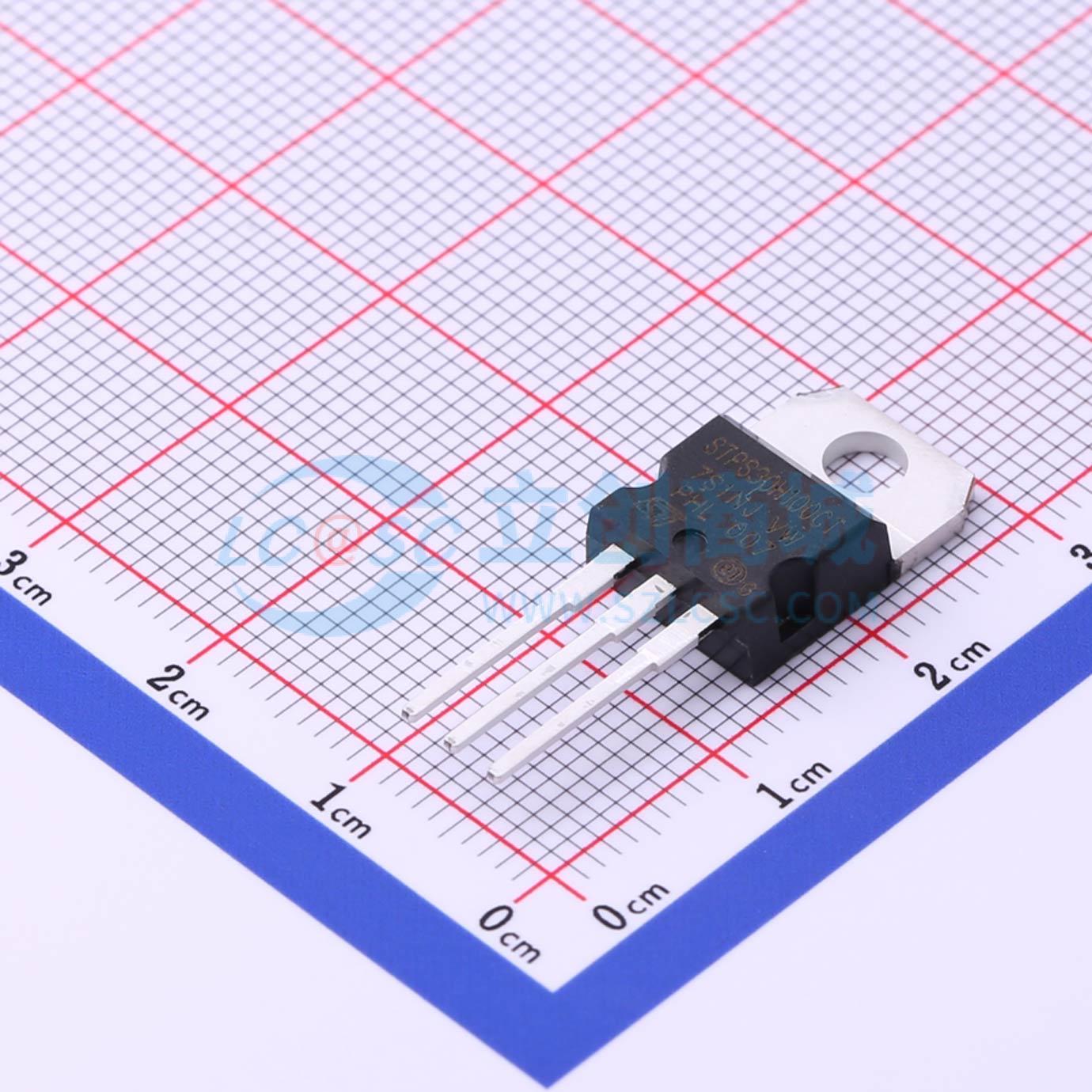

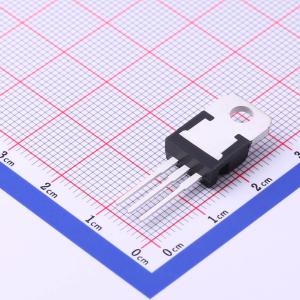

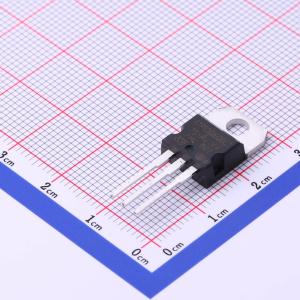

STPS30H100CT
电压:100V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、30 A双路TO-220和TO-247功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30H100CT
- 商品编号
- C10062
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 800mV@15A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 5uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品概述
双中心抽头肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用TO-247封装的设备适用于高频逆变器。型号包括TO-247封装的STPS30H100CW和TO-220AB封装的STPS30H100CT。热失控条件（二极管单独使用散热器时）：dPtot/dTj <1/Rth(j-a)。二极管1和2同时使用时的结温变化：ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)。计算最大传导损耗的公式：P=0.54×IF(AV)+0.0086×IF²(RMS)。脉冲测试条件：* tp=5 ms，δ<2%；** tp=380 μs，δ<2%。
商品特性
- 可忽略的开关损耗
- 低漏电流
- 漏电流和正向压降之间的良好平衡
- 低热阻
- 雪崩能力指定
- TO-247封装：冷却方式为C，推荐扭矩值0.8 N.M.，最大扭矩值1 N.M.
- TO-220AB封装：环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 高频逆变器
