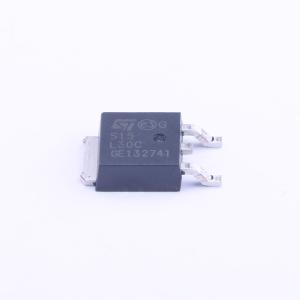

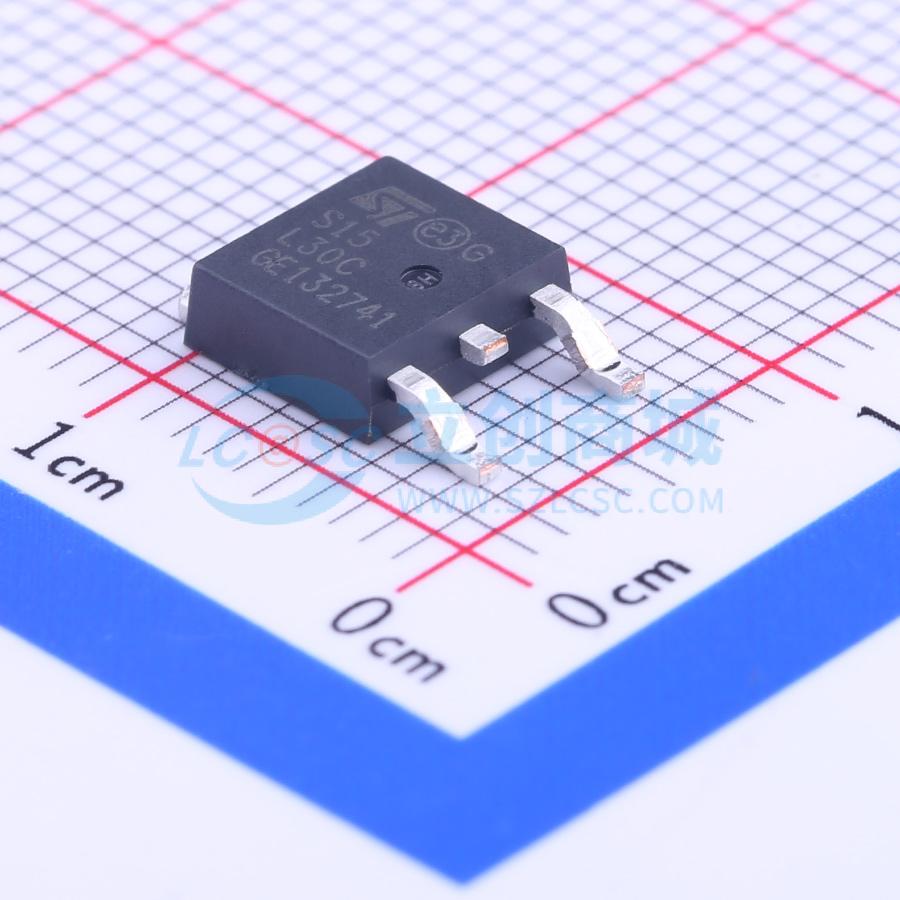

STPS15L30CB-TR
电压:30V 电流:7.5A
- 描述
- 30 V、15 A双路DPAK低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS15L30CB-TR
- 商品编号
- C10622
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 480mV@7.5A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 30V | |
| 整流电流 | 7.5A | |
| 反向电流(Ir) | 1mA@30V |
商品概述
双中心抽头肖特基整流器，采用DPAK封装。脉冲测试条件为tp=380μs，δ<2%；导通损耗计算公式为P=0.27×IF(AV)+0.016×IF²(RMS)；当二极管1和2同时使用时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)。
商品特性
- 导通损耗极小
- 开关损耗可忽略不计
- 开关速度极快
- 正向压降低
- 雪崩能力强
- 热阻低
- 雪崩能力已明确规定
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
