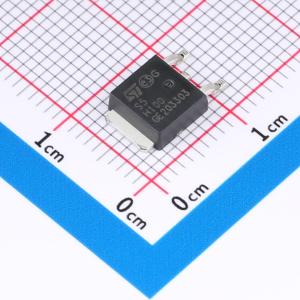

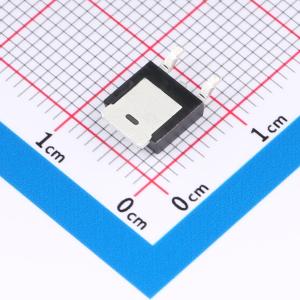

温馨提醒：图片仅供参考，商品以实物为准
STPS5H100B-TR
电压:100V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100V、5 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS5H100B-TR
- 商品编号
- C10648
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 730mV@5A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 3.5uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
这款高压肖特基势垒整流器采用DPAK和IPAK封装，适用于高频紧凑型开关模式电源。评估传导损耗时，可使用以下公式：P =0.51 × I_F(AV) +0.02 × I_F²(RMS)。环氧树脂符合UL94 V0标准。冷却方式：传导（C）。
商品特性
- 开关损耗可忽略不计
- 较高的结温能力
- 低泄漏电流
- 泄漏电流与正向压降之间的良好平衡
- 雪崩规格
- 可按需提供适用于IPAK和DPAK的ECOPACK®合规组件
应用领域
- 适配器
- 板载DC-DC转换器
