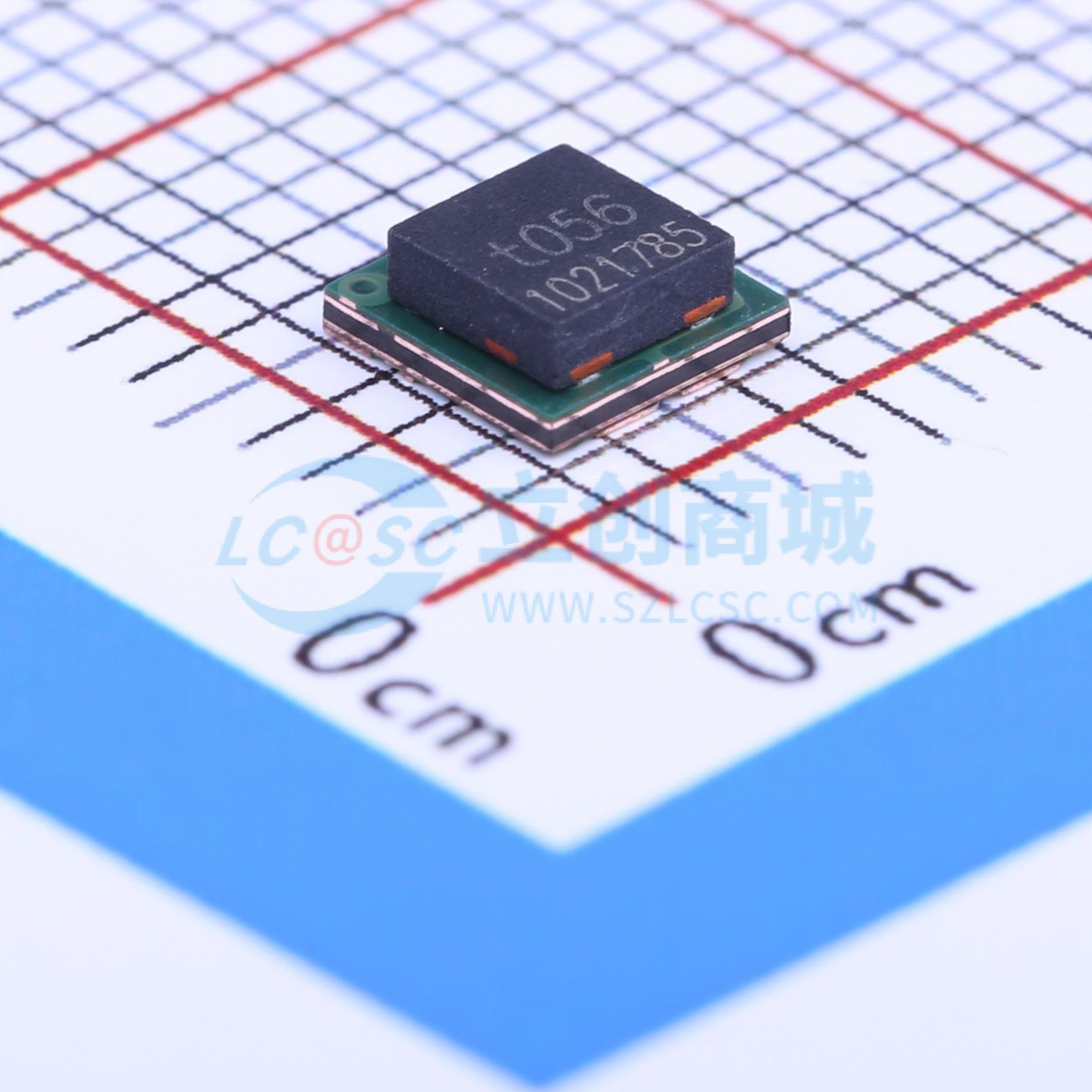

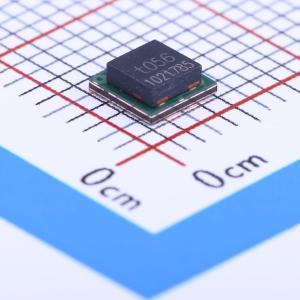

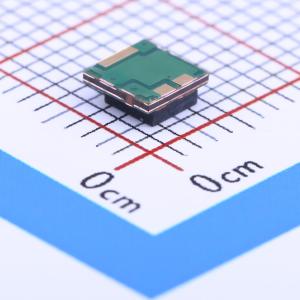

温馨提醒：图片仅供参考，商品以实物为准
ZEN056V130A24LS
ZEN056V130A24LS
- 商品型号
- ZEN056V130A24LS
- 商品编号
- C10661
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 5.6V | |
| 反向电流(Ir) | - | |
| 稳压值(范围) | 5.45V~5.75V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 阻抗(Zzt) | - | |
| 阻抗(Zzk) | - | |
| 工作结温范围 | -40℃~+85℃ | |
| 精度 | - |
商品概述
PolyZen器件是聚合物增强的精密齐纳二极管微型组件。它们能针对多瓦级故障事件提供可复位保护，无需多瓦级散热器。用于PolyZen微型组件电压钳位的齐纳二极管因其相对平坦的电压与电流响应而被选用。这有助于改善输出电压钳位，即使在输入电压高且二极管电流大的情况下也是如此。PolyZen微型组件的一个先进特性是，齐纳二极管与一个电阻非线性的PPTC（聚合物正温度系数）层进行了热耦合。这个PPTC层完全集成到器件中，并且在电气上串联在V_IN和二极管钳位的V_OUT之间。这个先进的PPTC层会对二极管长时间发热或过流事件做出响应，从低电阻状态转变为高电阻状态，也称为“脱扣”。触发的PPTC会限制电流并产生电压降。它有助于保护齐纳二极管和后续电子设备，并有效提高二极管的功率处理能力。聚合物增强的齐纳二极管有助于保护敏感的便携式电子设备免受感应电压尖峰、电压瞬变、不正确的电源和反向偏置造成的损坏。这些器件特别适用于便携式电子设备和其他低功率直流设备。
商品特性
- 过电压瞬态抑制
- 稳定的Vz与故障电流关系
- 延时过电压脱扣
- 延时反向偏置脱扣
- 多瓦级功率处理能力
- 集成式器件结构
- 符合RoHS标准
应用领域
- 便携式电子设备中的直流电源端口保护
- 使用桶形插孔进行电源输入的系统的直流电源端口保护
- 内部过电压和瞬态抑制
- 直流输出电压调节
- 平板电脑和便携式电子设备
