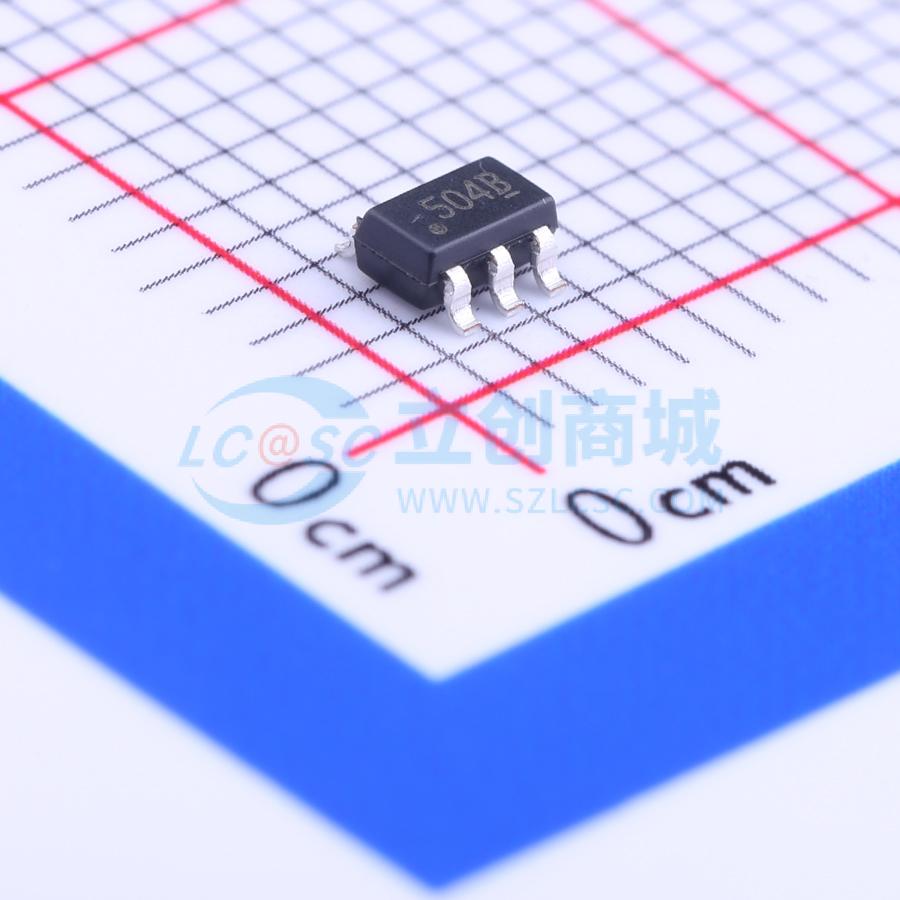

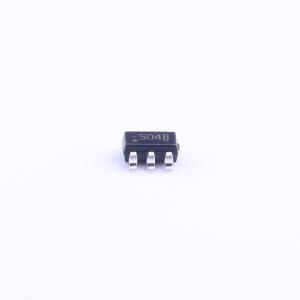

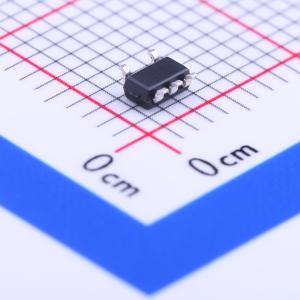

SP0504BAHTG

TVS 5.5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 表面贴装阵列系列旨在抑制静电放电（ESD）和其他瞬态过电压事件。这些阵列用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000 - 4 - 2 静电放电要求）。该系列用于保护数据、信号或控制线上的敏感数字或模拟输入电路，其电压最高可达 5VDC。单片硅阵列由专门设计的瞬态电压抑制（TVS）结构组成。这些结构的尺寸和形状经过专门设计以实现瞬态保护。低电容和钳位电压使其非常适合高速信号线保护。
品牌名称: Littelfuse(美国力特)
商品型号: SP0504BAHTG
商品编号: C10675
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

表面贴装阵列系列旨在抑制静电放电（ESD）和其他瞬态过电压事件。这些阵列用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000 - 4 - 2 静电放电要求）。该系列用于保护数据、信号或控制线上的敏感数字或模拟输入电路，其电压最高可达 5VDC。单片硅阵列由专门设计的瞬态电压抑制（TVS）结构组成。这些结构的尺寸和形状经过专门设计以实现瞬态保护。低电容和钳位电压使其非常适合高速信号线保护。

商品特性

采用超小型 SC70、SOT23、SOT - 143、MSOP 或 TSSOP 封装的 2、3、4、5 或 6 个 TVS 雪崩二极管阵列
ESD 能力标准 - IEC 61000 - 4 - 2，直接放电……20kV（4 级） - IEC 61000 - 4 - 2，空气放电……30kV（4 级） - MIL STD 883 3015.7，30kV
适用于最高 5VDC 应用的输入保护
快速响应时间……<1ns
低输入电容……典型值 30pF
工作温度范围：-40℃ 至 85℃

应用领域

手机
个人数字助理（PDA）
便携式手持设备（笔记本电脑、掌上电脑）
计算机端口、键盘（USB1.1）
数码相机
数码摄像机
MP3 播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	8V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	-
	击穿电压	-

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	30pF
