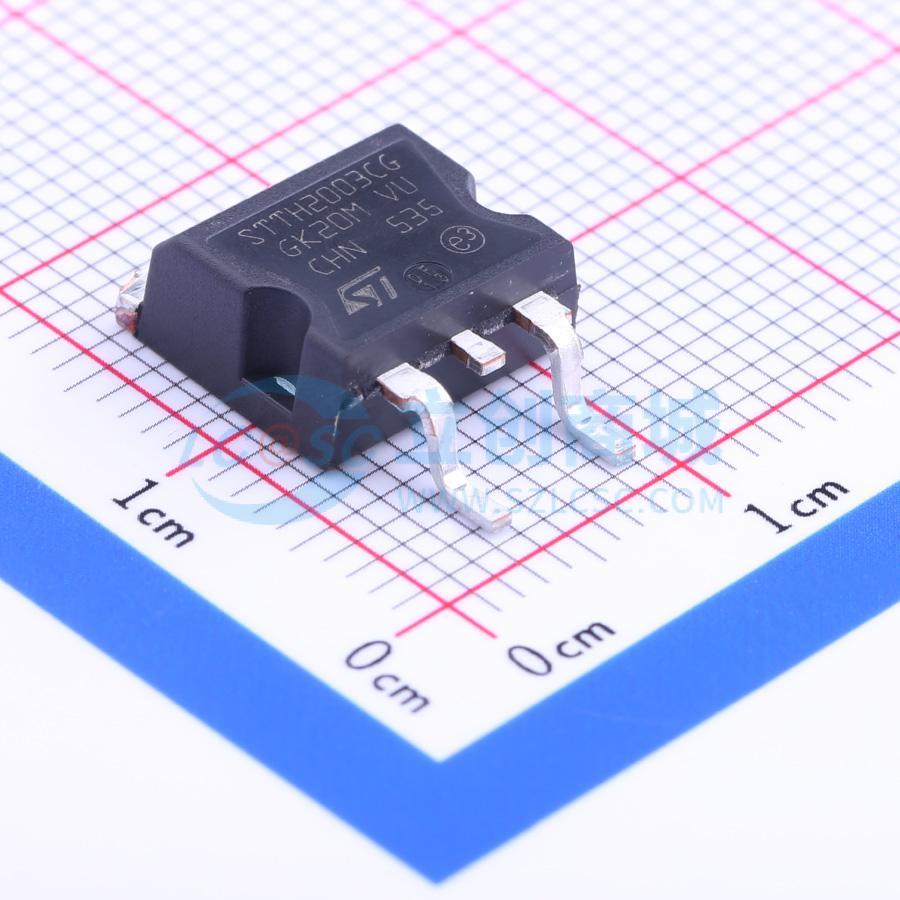

温馨提醒：图片仅供参考，商品以实物为准
STTH2003CG-TR
耐压:300V 电流:10A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300V，20 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH2003CG-TR
- 商品编号
- C10656
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.25V@10A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@300V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 110A |
商品概述
双中心抽头快速恢复外延二极管，封装形式包括TO-220AB、ISOWATT220AB、TO-220FPAB、I2 PAK或D2 PAK，特别适用于次级整流。型号包括D2 PAK STTH2003CG、AI 2 PAK STTH2003CR、TO-220AB STTH2003CT、ISOWATT220AB STTH2003CF、TO-220FPAB STTH2003CFP。
商品特性
- 超快速、软且无噪声的恢复
- 绝缘封装：ISOWATT220AB、TO-220FPAB；电气绝缘：2000VDC；电容：12pF
- 脉冲测试：tp=5 ms，δ<2%；tp=380μs，δ<2%
- 最大传导损耗计算公式：P=0.75×I_F(AV)+0.025I_F²(RMS)
- 冷却方式：传导（C）
- 推荐扭矩值：0.55 N.m.
- 最大扭矩值：0.70 N.m.
- 环氧树脂符合UL 94 V0标准
应用领域
- 开关模式电源
- 高频DC/DC转换器
